P. 147
RDL1-48(DH48L)系列累时器
产品概述

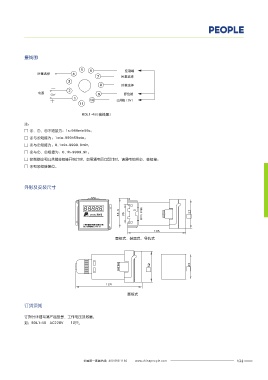

接线图
RDL1-48累时器采用大规模集成电路和LED数码显示，外形美观、计时准确、寿命长、带有停
电记忆功能、抗干扰能力强等特点，适用于交流50Hz，工作电压380V及以下或直流工作电压 5 6 控制端
时基选择 4
24V的控制设备中作为累计时间使用。 7 时基选择
产品符合：GB/T 14048.5标准。 3
8 时基选择
2
选型指南 电源 ～ 9 复位端
1 10 公共端（0V）
11
RDL1-48 AC380
产品型号 额定工作电压
RDL1-48(接线图)
AC380
注：
AC220
AC110 □ ④、⑦、⑧不短接为：1s~999min59s；
累时器
AC36
□ ④与⑧短接为：1min~999h59min；
AC24
DC24V □ ④与⑦短接为：0.1min~9999.9min；
□ ④与⑦、⑧短接为：0.1h~9999.9h；
□ 控制端⑥和公共端⑩短接开始计时，如需通电后立即计时，请通电前将⑥、⑩短接；
主要技术数据 □ ⑨和⑩短接复位。
电源电压 AC24V、36V、110V、220V、380V 50Hz,DC24V；电压波动范围为85%~110%Ue；
1秒~999分59秒，1分~999时59分，0.1分~9999.9分，0.1时~9999.9时， 外形及安装尺寸
计时范围
四种延时范围可任意选择
累计方式 5位LED数码显示加计
停电记忆 10年
时间精度 ≥0.01% 55.5
DH48L 累时器 35 □52
功耗 ≥2.5VA
控制方式 带启动控制端
浙江人民电器有限公司（生产厂）
复位 接线端子复位，复位接通时间大于0.5s 105
面板式 开孔尺寸为45*45mm 面板式、装置式、导轨式
安装方式 装置式 2-M4*30 孔距34mm
导轨式 35mm导轨
□52 □45
124
面板式
订货须知
订货时详细写清产品型号、工作电压及数量。
如：RDL1-48 AC220V 10只。
