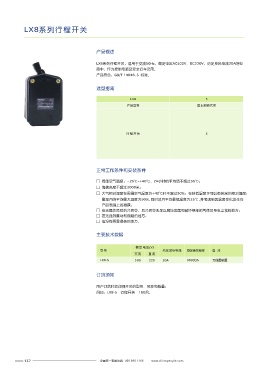

LX8系列行程开关 LX10系列行程开关

产品概述 产品概述

LX8系列行程开关，适用于交流50Hz，额定电压AC500V、DC220V， 约定发热电流20A的电 LX10系列行程开关用于交流50Hz、380V， 直流220V的起重机控制线路中，作机构行程的终
，
路中 作为控制电路及安全行车之用。 点保护之用，其长期工作电流为10A。
产品符合：GB/T 14048.5 标准。 产品符合：GB/T 14048.5 标准。

选型指南 选型指南

LX8 5 LX10 2 1 S
产品型号 基本规格代号 产品型号 操动臂形式 控制电路数 派生代号

1
1:一组触头 “S”表示
行程开关 5 行程开关 2
2:二组触头 防水型
3

正常工作条件和安装条件
正常工作条件和安装条件
□ 周围空气温度：-25℃~ +40℃，24小时的平均值不超过35℃；
□ 海拔高度不超过2000m；
□ 海拔高度不超过2000米；
□ 周围空气温度：-25℃~+40℃，日平均温度不超过+35℃；
□ 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；
□ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较
最湿月的平均最大湿度为90%,同时该月平均最低温度为25℃,并考虑到因温度变化发生在
高的相对湿度，最湿月的月平均温度不超过+25℃，该月的月平均最大相对湿度不超过90%,
产品表面上的凝露；
由于温度变化发生在产品上的凝露必须采取措施；
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；
□ 在无强烈震动和颠簸的地方；
□ 在无强烈震动和颠簸的地方；
□ 在没有雨雪侵袭的地方。
□ 在没有雨雪侵袭的地方。
主要技术数据
产品结构分类概述
额定电压(V)
型号 约定发热电流 额定操作频率 备 注
交流 直流 行程开关按操动臂的型式分为六种
LX8-5 380 220 20A 300 /次 h 无线圈装置 □ LX10 1型行程开关采用单滚轮尺杆操动臂，用于惯性行程不甚大的平移机构- ；
□ LX10 2型行程开关带双滚轮叉型杆操动臂，用于惯性行程较大的平移机构- ；
□ LX10 3型行程开关带有重锤式荷重杠杆操动臂，用于限制提升机构的行程- ；
订货须知

用户订货时须注明开关的型号、名称和数量；
例如：LX8 5 行程开关 100只。-
