RDJX-3系列过欠压保护自动控制器

产品概述 主要技术数据

RDJX过欠压保护自动控制器等主要用于交流50/60Hz,额定电压220V级别的各种故障检测， 产品型号 RDJX-3/RDJX-3S
对单相输入电源的电压过高，电压过低或对所带负载容量过大等提供继电保护，并在电压、电
工作电源 AC220V 50/60HZ
流恢复正常后自动合闸供电。产品广泛应用于各种需要限电的公寓、宿舍，各种用电设备的电
保护类型 过电压保护、欠电压保护
源监视等，是家用电器及工业设备运行中维护设备工作电压和负载正常的不可缺少的保护产品。
保护参数 过压值：AC265±5V; 欠压值：AC175±5V(特殊要求可定做）
动作延时时间 1s 6s
~
选型指南
重合闸时间 1min 3min(从电压恢复正常后开始计时）
~
重合闸次数 2min~5min
RDJX 3 S 32A
恢复供电参数 过压恢复回差值: ~20 VAC; 欠压恢复回差值:3~10VAC
6
产品型号 型式特点 主电路额定电流 额定工作电流
显示方式 数码管实时显示
产品功耗 ≤2VA
触电容量 250VAC 20A/250VAC 30A（阻性）
接线方式 上进下出
单相交流保护 3:过欠压保护自动控制器 S:36mm宽度 32A、40A、50A、 机械寿命 1000000 次
自动控制器 (接线方式为下进上出) 63A 、80A
安装方式 35mm导轨安装（可与DZ47并轨安装）

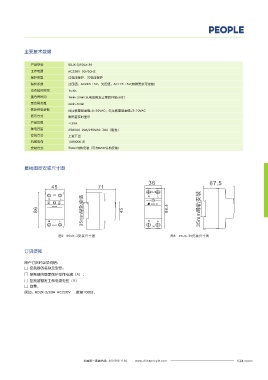

接线图及安装尺寸图

正常工作条件和安装条件 36 67.5
45 71
OUT
□ 周围空气温度：周围空气温度不超过+40°C，且其24h内其平均温度值不超过+35°C；周围 IN
N L
空气温度下限为-5°C； 绿色 N 红色 L
运行 保护 RDJX-3S
□ 海拔高度：不超过2000m； RDJX-2 88.4 35mm导轨安装
□ 大气条件：最高温度为+40°C时，空气的相对湿度不超过50%；在较低的温度下可以允许有 86 35mm导轨安装 45
较高的相对湿度，例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取适当的措施； N L
□ 污染等级：3级； OUT
IN
□ 在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重
存在导电尘埃的地方； 图2 RDJX-3安装尺寸图 图3 RDJX-3S安装尺寸图
□ 安装面与垂直面的倾斜度不大于±5℃，安装并固定在无显著摇动和无冲击振动的地方；
□ 安装类别：Ⅲ类。
订货须知

结构特征
用户订货时必须说明：
□ 控制器的名称及型号；
□ 安装方式：标准35mm导轨安装。产品外型尺寸与DZ47相似可进行并轨安装；
□ 控制器的额定保护动作电流（A ；
）
□ 指示灯：以一个双色发光二级管分别来指示：正常（绿色），保护（红色）；
□ 控制器额定工作电源电压（V）
□ 外型尺寸：86mmx45mmx71mm/88.4mmx36mmx67.5mm。
□ 数量。
例如：RDJX-3/20A AC220V 数量100台。
