JS11S系列时间继电器

主要技术数据 外形及安装尺寸
表1

产品型号 JS11S JS11S-J JS11S-P JS11S-A
替代型号 JS11S JS11J(JSS14) JS11 DH11S 0.23
96max 96max
人民电器集团有限公司
人民电器集团有限公司
工作电压 AC380V以下、50/60Hz, AC/DC85~265V; 电压波动范围:85% 110%~ JS11S-A 时间继电器 0.23 JS11S-A 时间继电器
工作方式 通电延时 70± 符合标准:GB14048.5 A005166 70± 符合标准:GB14048.5 A005166
8 8 8 8 8 8 8 8 8
指示形式 数字显示 指示灯 数字显示
0.1s~9.9s, 1S~99s, 100 100
1min~99min, 0.1s~99.9s,1s~999s, 0.01s~99.99s, 70 0.23± 70 0.23±
1min~999min, 1s~9min59s, 1s~99min99s, 96max 122 96max 122
延时范围 1min~9h59min, 0.1s~99.99s, 1min~
1s~9999s, 1s~99min59s, 99h99min.

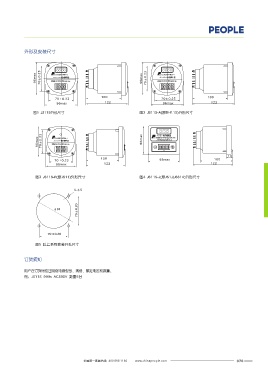

1min~99h59min. 图1 JS11S外形尺寸 图2 JS11S-A(原DH11S)外形尺寸
整定误差 延时整定值为0.01s至5s时,整定绝对误差≤50ms;延时整定值大于5s时, 整定相对误差≤1%；
复位时间 ≤1s
触头数量 2组延时转换，1组瞬时转换； 0.23 符合标准:GB14048.5 A005166
- J
JS11S 时间继电器
96max 70± 符合标准:GB14048.5 A005166
人民电器集团有限公司
触头容量 Ue/le:AC-15 AC220V/0.75A,380V/0.47A; DC-13 220V/0.27A;lth:5A JS11S-P 时间继电器 88max 人民电器集团有限公司
机械寿命 100万次 X1 8 8 8 秒
8 8 8 8
电寿命 10万次 19
100 100
安装方式 面板式 70 0.23± 98max
96max 122 122

图3 JS11S-P(原JS11)外形尺寸 图4 JS11S-J(原JS1J/JSS14)外形尺寸
产品接线图
4-φ5
注意:12,13,14端子切勿从外部施加电压

8 9 8 9 0.20
7 10 7 10 φ81
6 11 6 11 70±
5 12 清零 5 12 清零
瞬动 4 13 瞬动 4 13
3 3 14
2 1 2 1 暂停 70 0.20±
～ ～
电源 电源
图5 以 上系列安装开孔尺寸

JS11S/JS11S-P/JS11S-J接线方式 JS11S-A接线方式
订货须知

用户在订货时应注明继电器型号、规格、额定电压和数量。
例：JS11S 999s AC380V 数量5台
