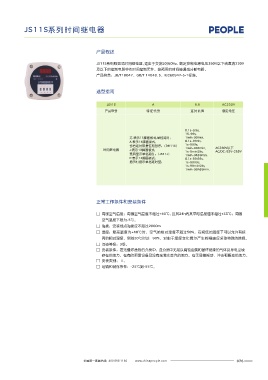

DH48S系列时间继电器 JS11S系列时间继电器

产品接线图 产品概述

JS11S系列数显式时间继电器，适应于交流50/60Hz，额定控制电源电压380V以下或直流220V
4 5 4 5
暂 复 3 6 3 6 及以下的控制电路中作时间控制元件，按预置的时间接通或分断电路。
停 位 2 7 2 7 产品符合：JB/T10047、GB/T 14048.5、IEC60947-5-1标准。
1 8 1 8

电源 电源
选型指南
图1 DH48S接线方式 图2 DH48S-2Z
DH48S-3S/-2S接线方式
JS11S A 9.9 AC220V
产品型号 特征代号 延时范围 额定电压
暂停
复位 4 5
5 6 7 暂 复 3 6
4 8 停 位 2 7 0.1s~9.9s,
3 9 1 8 1S~99s,
2 1 11 10 电源 无:表示13脚面板式,单档延时； 1min~99min,
0.1s~99.9s,
A:表示14脚面板式,
多档延时带复位和暂停；(DH11S) 1s~999s,
电源 1min~999min, AC380V以下
时间继电器 J:表示13脚面板式, 1s~9min59s, AC/DC: 85V~265V
图3 DH48S-11接线方式 图4 DH48S-S接线方式 宽屏显示单档延时；(JS11J) 1min~9h59min,
P:表示13脚面板式, 0.1s~99.99s,
指示灯指示单档延时型； 1s~9999s,
1s~99min59s,
1min~99h59min.
4 5 4 5
3 6 3 6
2 7 2 7
1 8 1 8
电源 电源
正常工作条件和安装条件
图5 DH48S-2H接线方式 图6 DH48S-S2接线方式
□ 周围空气温度：周围空气温度不超过 +40℃，且其 24h内其平均温度值不超过 +35℃；周围
空气温度下限为-5℃。
：
□ 海拔 安装地点海拔应不超过2000m
：
□ 湿度 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较
高的相对湿度，例如20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级 3级。
：
□ 安装条件 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃
：
存在的地方。在有防雨雪设备及没有充满水蒸汽的地方。在无显著摇动、冲击和振动的地方。
□ 安装类别：Ⅱ。
□ 运输和储存条件：-25℃到-55℃。
