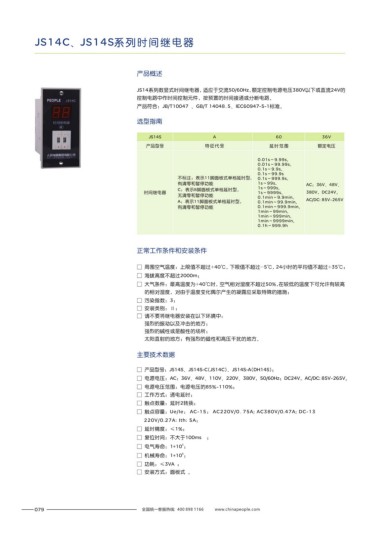

JS14C、JS14S系列时间继电器

产品概述

JS14系列数显式时间继电器，适应于交流50/60Hz，额定控制电源电压380V以下或直流24V的 产品型号 延时范围
控制电路中作时间控制元件，按预置的时间接通或分断电路。
~
~
~
产品符合：JB/T10047 、GB/T 14048.5、IEC60947-5-1标准。 0.01s~9.99s、0.01s 99.99s、0.1s 9.9s、0.1s 99.9s
0.1s~999.9s、1s~99s、1s~999s、1s~9999s、
JS14S 0.1min~9.9min、0.1min~99.9min、0.1min~999.9min、
选型指南 1min~99min、1min~999min、1min~9999min、0.1h~999.9h
JS14S A 60 36V JS14S-A(DH14S) 1min 99h99min、1s 99min99s、0.01s 99.99s~ ~ ~
产品型号 特征代号 延时范围 额定电压 JS14S-C(JS14C) 0.1s 9.9s、1s 99s、0.1min 9.9min、1min 99min~ ~ ~ ~

0.01s～9.99s、
0.01s～99.99s、
0.1s～9.9s、 接线图
0.1s～99.9s
不标注：表示11脚面板式单档延时型， 0.1s～999.9s、
有清零和暂停功能 1s～99s、 AC：36V、48V、 注意：复零和暂停端子切勿从外输入电压
C：表示8脚面板式单档延时型， 1s～999s、
时间继电器 1s～9999s、 380V，DC24V。
无清零和暂停功能
0.1min～9.9min、
A：表示11脚面板式单档延时型， 0.1min～99.9min、 AC/DC: 85V~265V
有清零和暂停功能 0.1min～999.9min、
1min～99min、 6
1min～999min、 5 7 4 5
1min～9999min、 4 8
0.1h～999.9h 3 6
3 9
复零 2 7
2 10 暂停
～ 1 11 ～ 1 8
正常工作条件和安装条件
图1 JS14S、JS14S-（DH14S）接线图 图2 JS14S-C（JS14C 、JS14CL）接线图
□ 周围空气温度：上限值不超过+40℃，下限值不超过-5℃，24小时的平均值不超过+35℃；
□ 海拔高度不超过2000m；
□ 大气条件：最高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下可允许有较高 外形及安装尺寸
的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊的措施； 45
□ 污染指数：3；
JS14S
□ 安装类别：Ⅱ；
□ 请不要将继电器安装在以下环境中： 时间继电器 105max 90 77 90
强烈的振动以及冲击的地方；
强烈的碱性或是酸性的场所； 浙江人民电器有限公司(生产厂)
太阳直射的地方；有强烈的磁性和高压干扰的地方。 53max 127max 2-5

主要技术数据 JS14S、JS14S-C(JS14C) 、JS14S-A（DH14S）外形及安装尺寸

□ 产品型号：JS14S、JS14S-C(JS14C)、JS14S-A(DH14S)；
□ 电源电压：AC：36V、48V、110V、220V、380V，50/60Hz；DC24V，AC/DC: 85V~265V。 面板说明
□ 电源电压范围：电源电压的85%~110%；
□ 工作方式：通电延时； DH14S
□ 触点数量：延时2转换； 延时显示窗
延时范围指示灯 延时档位开关
□ 触点容量：Ue/Ie: AC-15: AC220V/0.75A; AC380V/0.47A; DC-13 秒灯亮延时范围是： 时 分 秒
0.01 s~99.99s 时间继电器
220V/0.27A: Ith: 5A； 分灯亮延时范围是：
1 s~99min99s 9 9 9 9 延时设定拔码开关
□ 延时精度：≤1%； 时灯亮延时范围是： 如：秒灯亮、拔码开关的数字是6000，
1 min~99h99min CCC 符合标准 GB 14048.5 即延时设定时间为6000*0.01＝60秒。
A005166
□ 复位时间：不大于100ms ； 人民电器集团有限公司
5
□ 电气寿命：1*10 ；
6
□ 机械寿命：1*10 ； 订货须知

□ 功耗：≤3VA ；
用户在订货时应注明继电器型号、规格、额定电压和数量。
□ 安装方式：面板式 。
例:JS14S 999s AC220V 数量100台
