P. 26

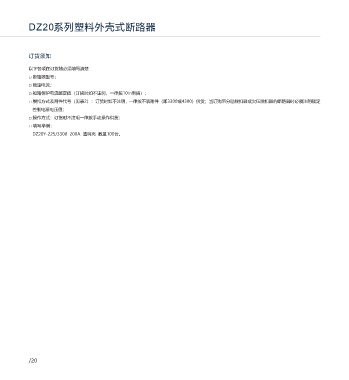

DZ20系列塑料外壳式断路器 DZ15系列塑料外壳式断路器
订货须知 产品概述
DZ15系列塑料外壳式断路器主要适用于交流50Hz，额定工作电压为220V或380V，额定电流至
以下各项在订货地必须填写清楚
100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不
□ 断路器型号；
频繁转换和电动机不频繁启动之用。
□ 额定电流；
产品符合：GB/T 14048.2标准。
□ 短路保护电流整定值（订货时如不注明，一律按10In供货）；
□ 脱扣方式及附件代号（见表2）：订货时如不注明，一律按不装附件（即3300或4300）供货；当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定
控制电源电压值；
选型指南
□ 操作方式：订货时不注明一律按手动操作供货；
□ 填写举例： DZ15 100 3 90 1 透明壳
DZ20Y-225/3300 200A 透明壳 数量100台。 产品型号 壳架电流 极数 脱扣器方式 保护类型 材质
塑料外壳 40: 40A 2: 二极 液压电磁 1: 配电保护
透明壳
式断路器 100: 100A 3: 三极 式脱扣器 2: 表示电动机保护
正常工作条件和安装条件
□ 海拔：安装地点的海拔不超过2000m；
□ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃；
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的
相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
□ 污染等级：3；
□ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载
侧；与垂直面的倾斜度不超过5°；
□ 安装类别：Ⅲ。
/20 /21
