DZ15系列塑料外壳式断路器

技术参数 外形及安装尺寸

断路器基本参数 表1 本系列漏电断路器的外形尺寸(含防护罩)和安装尺寸符合表6及图1~2要求
壳架等 额定工 额定 额定极限 额定运行 飞弧
级额定 额定 短路分断 短路分断 2-φd
产品型号 作电压 频率 极数 电流 距离
1
电流 能力 能力
Inm(A) Ue(V) Hz In(A) Icu(kA) Ics(kA) (mm)
220
6、10、 ON
380.220 2
DZ15-40 40 16、20、 3 3 ≤50
3 25、32、
380 50 40 b B
4 b B
OFF
380.220 2 50、63、
DZ15-100 100 5 5 ≤70
380 3 80、100
操作循环次数与试验参数 表2 4-φd
D
试验次数 D C a
产品型号 操作循环次数 A A
有载 无载 总计 C

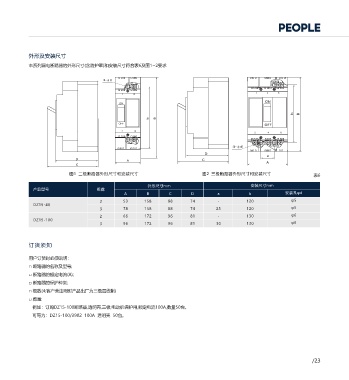

DZ15-40 1500 8500 10000 图1 二极断路器外形尺寸和安装尺寸 图2 三极断路器外形尺寸和安装尺寸
120次/小时 表6
DZ15-100 1500 8500 10000
外形尺寸mm 安装尺寸mm
产品型号 极数
过电流脱扣器的保护特性 A B C D a b 安装孔φd
2 53 158 88 74 - 120 φ5
短路保护特性断路器短路保护电流整定值 表3 DZ15-40
3 78 158 88 74 25 120 φ5
保护种类 脱扣器短路整定电流 脱扣时间 起始状态 2 66 172 96 81 - 130 φ6
DZ15-100
配电保护用 10In±20 <0.2s脱扣 冷态 3 96 172 96 81 30 130 φ6
电动机保护用 12In±20% <0.2s脱扣 冷态

断路器过电流脱扣器反时限断开动作特性
订货须知
a) 配电保护用断路器反时限断开动作特性 表4
用户订货时必须说明：
周围空气温度 所有相极通电 约定时间/h 起始状态
□ 断路器的名称及型号;
约定不脱扣电流 1.05In 2 a 冷态
+30℃±2℃ □ 断路器的额定电流(A);
约定脱扣电流 1.30In 2 a 热态
□ 断路器的保护种类;
a 当In≤63时，为1h
□ 极数(4;客户未注明时产品出厂为三极四线制)
b) 电动机保护用断路器断开动作特性 表5 □ 数量:
周围空气温度 所有相极通电 约定时间/h 起始状态 例如：订购DZ15-100断路器,透明壳,三极,电动机保护用,额定电流100A,数量50台。
约定不脱扣电流 1.05In 2h 冷态 可写为：DZ15-100/3902 100A 透明壳 50台。
约定脱扣电流 1.2In 2h 热态
+20℃±2℃
约定脱扣电流 1.5In 2min 热态
约定脱扣电流 7.2In 2s<Tp≤10s 冷态
