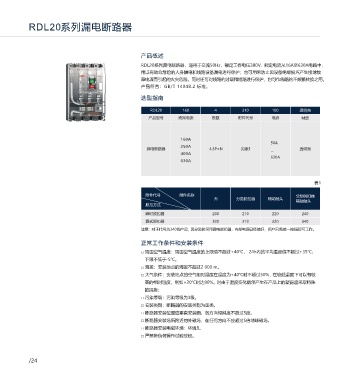

RDL20系列漏电断路器

产品概述 主要技术参数

RDL20系列漏电断路器，适用于交流50Hz，额定工作电压380V，额定电流从16A至630A电路中， 基本参数 表2
用以有致命危险的人身触电和线路设备漏电进行保护；也可用来防止因设备绝缘损坏产生接地故
额定极限短路 额定剩余短路 瞬时脱扣器
障电流而引起的火灾危险。同时还可对线路的过载和短路进行保护，也可作线路的不频繁转换之用。 额定电流 额定剩余动作电流 最大分断 电流整定值 飞弧距离
产品型号 分断能力 接通能力 时间 s
产品符合：GB/T 14048.2 标准。 In A Icu kA I△n mA I△m kA mm
配电 保护电机
选型指南 50、63 100、200、300
RDL20-160 80、100 100\200\300 100
RDL20 160 4 310 100 透明壳 125、160 12 (可调型) 3
产品型号 壳架电流 极数 附件代号 电流 材质
100、125 100、200、300
RDL20-250 160、180 15 100\200\300 4 150
200、250 (可调型)
快速型≤0.1
160A 延时型0.3 10In 12In
50A 200、300、500
250A 200、250
漏电断路器 4:3P+N 见表1 ... 透明壳 RDL20-400 315、350 30 200\300\500 5 200
400A 400 (可调型)
630A
630A
200、300、500
400、500
RDL20-630 30 200\300\500 5 200
630
(可调型)
表1
附件代号 附件名称 分励脱扣器 过电流脱扣器在过载情况下（反时限动作）断开
无 分励脱扣器 辅助触头
辅助触头 a）配电保护用断路器
脱扣方式
配电保护用断路器在基准周围空气温度+30℃±2℃下，各极同时通电时无温度补偿的反时限断开特性见下表。
瞬时脱扣器 200 210 220 240 表3
复式脱扣器 300 310 320 340
整定电流倍数 约定时间
试验电流名称 起始状态
注意：对于代号为340的产品，因分励时采用漏电脱扣器，内部电源已经接好，用户只需接一按钮即可工作。 I/In In≤250 In＞250
约定不脱扣电流 1.05 ≥2h 冷态
正常工作条件和安装条件
约定脱扣电流 1.30 ＜2h 热态
□ 周围空气温度：周围空气温度的上限值不超过+40℃， 24h内的平均温度值不超过+35℃； 返回特性电流 3.00 8s 12s 冷态
下限不低于-5℃。
b）电动机保护用断路器
□ 海拔：安装地点的海拔不超过2 000 m。
电动机保护用断路器在周围空气温度为+40℃±2℃时，各极同时通电时，无温度补偿的反时限断开特性见下表。 表4
□ 大气条件：安装地点的空气相对湿度在温度为+40℃时不超过50%，在较低温度下可以有较
高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊 约定时间
试验电流名称 整定电流倍数I/In 起始状态
的措施； 100＜In≤400
□ 污染等级：污染等级为3级。 约定不脱扣电流 1.0 ≥2h 冷态
□ 安装类别：断路器的安装类别为Ⅲ类。 1.2 ＜2h 热态
□ 断路器安装位置应垂直安装面，各方向倾斜度不超过5度。 约定脱扣电流 1.5 4min 热态
□ 断路器安装场所附近的外磁场，在任何方向不应超过5倍地球磁场。 7.2 4s≤T≤10s 冷态
□ 断路器安装电磁环境：环境B。
□ 严禁带负荷操作试验按钮。
