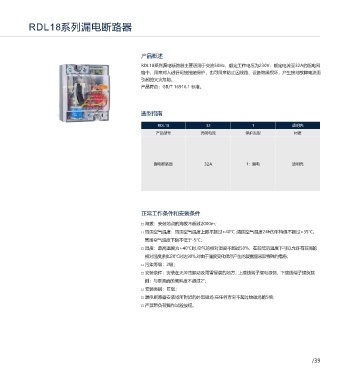

RDM1L系列漏电断路器 RDL18系列漏电断路器

RDM1L-125~800板后接线外形及安装板开孔尺寸 表11 产品概述
RDL18系列漏电断路器主要适用于交流50Hz，额定工作电压为230V，额定电流至32A的配电网
尺寸代号
产品型号 络中，用来对人进行间接接触保护，也可用来防止因线路、设备绝缘损坏，产生接地故障电流而
H3 H4 D W L2 фd2 A B C фd1
引起的火灾危险。
RDM1L-125 64 100 M8 30 132 24 30 108 60 5.5
产品符合：GB/T 16916.1 标准。
RDM1L-250 70 100 M10 35 144 26 35 122 70 5.5
RDM1L-400 71 105.5 ф12 48 224 32 44 194 94 7
RDM1L-800 105 105 ф16 70 243 48 70 243 70 7.5
选型指南
RDM1L系列插入式外形尺寸及安装板开孔尺寸见图13、图14及表12
290 透明壳
87 M14 RDL18 32 1
H B2 B2+10(四极) 产品型号 壳架电流 保护类型 材质
B1 B1+10(三极) 70
H1 162
M 4×φ11
K+10
K
4×φd C1(三极) M10 243 146 173
A AM G F E E 4-d C2(四极) A-2K-10 X 安装板
安装板 漏电断路器 32A 1：漏电 透明壳
N
K+10
K
BM C1 Y 70 42
C2
图13 插入式板后安装板开孔尺寸 图14 RDM1L-800四极插入式外形及安装板开孔图
RDM1L-125~800插入式断路器外形尺寸及安装板开孔尺寸 表12
尺寸代号 正常工作条件和安装条件
配用断路器
A B1 B2 C1 C2 E F G K M N H H1 AM BM 4-d
□ 海拔：安装地点的海拔不超过2000m；
RDM1L-125 168 91 125 60 90 56 132 92 38 32.5 18 48 32.5 M6 M8 φ6.5
□ 周围空气温度：周围空气温度上限不超过+40℃ ;周围空气温度24h的平均值不超过+35℃。
RDM1L-250 186 107 145 70 105 54 144 94 45.5 34 15 49.5 33.5 M6 M8 φ6.5
RDM1L-400 280 149 200 60 108 129 224 170 55 44 23.5 59.5 40 M8 M12 φ8.5 周围空气温度下限不低于-5℃；
RDM1L-800 305 210 280 90 162 146 242 181 62 87 60 M10 M14 φ11 □ 湿度：最高温度为+40℃时,空气的相对湿度不超过50%，在较低的温度下可以允许有较高的
相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施；

订货须知 □ 污染等级：2级；
□ 安装条件：安装在无冲击振动及雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负载
订货时必须写明:产品名称、型号、规格、极数、 脱扣方式及名称、 保护特性、额定电流、额定剩余动作电流，订货数量。
侧；与垂直面的倾斜度不超过2°；
例如：
□ 安装类别：Ⅲ级；
订RDM1L-250，透明壳，较高分断型M，四极B型配电保护用断路器，复式脱扣器，额定电流225A，额定剩余动作电流100mA，共100台。
应写为RDM1L-250M/4300B 225A 100mA 透明壳 100台。 □ 漏电断路器安装场所附近的外部磁场,在任何方向不超过地磁场的5倍；
用户对断路器如有特殊要求须与技术部门协商确认后方可签订合同。 □ 严禁带负荷操作试验按钮。
