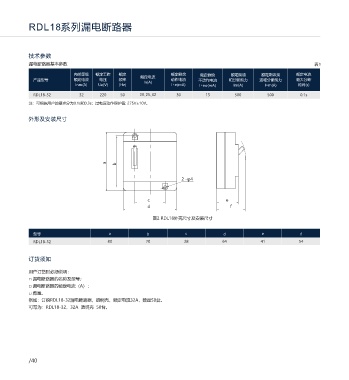

RDL18系列漏电断路器 RDB5T系列小型断路器

技术参数 产品概述
漏电断路器基本参数 表1 RDB5T系列小型断路器主要用于交流50Hz,额定工作电压至400V，额定电流至63A，额定短路分
断能力不超过6000A，还具有家用或类似场所用线路的过载和短路保护，在正常情况下作为线路
壳架等级 额定工作 额定 额定剩余 额定剩余 额定接通 额定剩余接 额定电流
产品型号 额定电流 电压 频率 额定电流 动作电流 不动作电流 和分断能力 通和分断能力 最大分断 不频繁转换的配电线路中。
In(A)
Inm(A) Ue(V) (Hz) I△n(mA) I△no(mA) Im(A) I△m(A) 时间(s)
产品型号 国际标准 国家标准
RDL18-32 32 220 50 20、25、32 30 15 500 500 0.1s IEC60898-1 GB/T10963.1
RDB5T-63
注：可根据用户的要求分为0.1s和0.3s；过电压动作保护值: 275V±10V。 IEC60947-3 GB/T14048.3
RDB5TLE-63 IEC61009-1 GB/T16917.1
外形及安装尺寸 产品特征

面板释义
1
2 6 1 商标
3 7 2 产品型号
4 8
5
a b 3 技术参数
4 标准
2 -φ4
5 分合闸位置指示
6 CCC认证标识
c e 指示窗口 断开
d f 1 10 7
2 7 触头位置指示 闭合
9
3 6
图2 RDL18外壳尺寸及安装尺寸 4 5 8 8 接线示意图
11
9 测试按钮
型号 a b c d e f
10 漏电指示
RDL18-32 80 70 28 64 41 54
11 漏电参数
订货须知 正常工作条件和安装条件
□ 使用环境温度：周围空气温度为-35℃～+70℃，24h的平均值不超过+35℃；
用户订货时必须说明： □ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；
□ 漏电断路器的名称及型号； 例如最湿月的平均最大相对湿度为95%，同时该月的平均最低温度为+20℃，对由于温度变化
□ 漏电断路器的额定电流（A）； 偶尔产生的凝露应采取处理措施；
□ 数量。 □ 海拔高度：不超过2000m；
例如：订购RDL18-32漏电断路器，透明壳，额定电流32A，数量50台。 □ 污染等级：2级；
可写为：RDL18-32，32A 透明壳 50台。 □ 主电路安装类别：Ⅱ Ⅲ；
□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；
□ 采用TH35-7.5安装轨安装。
□ 产品应储存在空气流通的库房内，温度下限不低于-5℃，上限不超过+40℃；相对湿度(+25℃)
时不超过95%；
□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。仓储时，距地面高度大于150mm，
过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
