P. 48

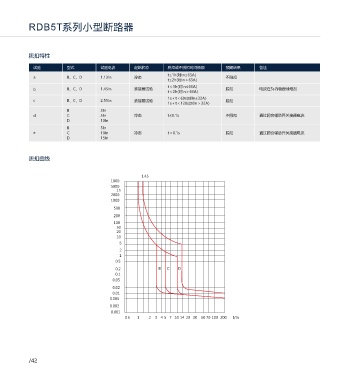

RDB5T系列小型断路器 RDB5T-63系列小型断路器
脱扣特性 选型指南
试验 型式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果 备注 RDB5T 63 2P C 63 OF 透明壳
t≤1h(对In≤63A） 产品代号 壳架等级 极数 脱扣类型 额定电流 电气附件 材质
a B、C、D 1.13In 冷态 不脱扣
t≤2h(对In＞63A）
t＜1h(对In≤63A）
b B、C、D 1.45In 紧接着试验 脱扣 电流在5s内稳定地增加
t＜2h(对In＞63A） 1A 2A 辅助触头:OF
1s＜t＜60s(对In≤32A） 1P 3A 4A
c B、C、D 2.55In 紧接着试验 脱扣 报警触头:SD
1s＜t＜120s(对In＞32A） 2P C 6A 10A 分励脱扣器:MX
小型断路器 63 透明壳
B 3In 3P D 16A 20A 欠压脱扣器:Q
d C 5In 冷态 t≤0.1s 不脱扣 通过闭合辅助开关接通电流 25A 32A 过压脱扣器:G
4P
D 10In 40A 50A 过欠压脱扣器:GQ
B 5In 63A
e C 10In 冷态 t＜0.1s 脱扣 通过闭合辅助开关接通电流
D 15In
主要技术参数
脱扣曲线
壳架等级额定电流In(A) 63
额定电流In(A) 1、2、3、4、6、10、16、20、25、32、40、50、63
功能 短路保护、过载保护、隔离、控制
极数 1P、2P、3P、4P
额定频率(Hz) 50
额定绝缘电压Ui(V) AC500
额定冲击耐受电压Uimp(V) 4000
额定工作电压Ue(V) 230/400
飞弧距离(mm) ≤50
运行短路能力Ics(A) 6000
瞬时脱扣特性 C、D
机械寿命 20000
电气寿命 10000
外形及安装尺寸
78(多级 ) 72
73(单级 ) 4P 54
3P 36
44.5 2P 18
1P
45 35.5 80
5.5
65.5
/42 /43
