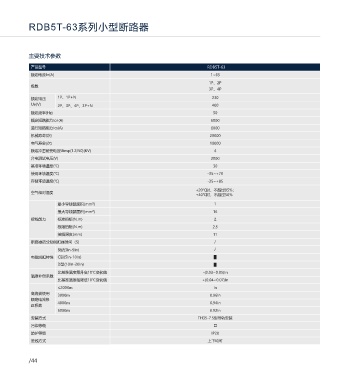

RDB5T-63系列小型断路器 RDB5TLE-63系列小型断路器

主要技术参数 选型指南

产品型号 RDB5T-63 RDB5TLE 63 2P 30mA C 63 OF 透明壳
额定电流In(A) 1~63 产品代号 壳架等级 极数 剩余电流 脱扣类型 额定电流 电气附件 材质
1P、2P
极数 1A 2A
3P、4P 1P+N 3A 4A 辅助触头:OF
2P 6A 10A 报警触头:SD
额定电压 1P、1P+N 230 剩余电流 30mA C 分励脱扣器:MX
Ue(V) 2P、3P、4P、3P+N 400 动作断路器 63 3P 50mA D 16A 20A 欠压脱扣器:Q 透明壳
3P+N 25A 32A 过压脱扣器:G
额定频率(Hz) 50 40A 50A
4P 过欠压脱扣器:GQ
额定短路能力Icn(A) 6000 63A
运行短路能力Ics(A) 6000
机械寿命(次) 20000 主要技术参数
电气寿命(次) 10000
壳架等级额定电流In(A) 63
额定冲击耐受电压Uimp(1.2/50)(KV) 4
额定电流In(A) 1、2、3、4、6、10、16、20、25、32、40、50、63
介电测试电压(V) 2000
功能 短路保护、过载保护、漏电保护、隔离、控制
基准环境温度(℃) 30
极数 1P+N、2P、3P、3P+N、4P
使用环境温度(℃) -35~+70
额定频率(Hz) 50
存储环境温度(℃) -35~+85
额定绝缘电压Ui(V) AC500
+20℃时，不超过95%；
空气相对湿度 额定冲击耐受电压Uimp(V) 4000
+40℃时，不超过50%
额定工作电压Ue（V) 230/400
最小导线截面积(mm²) 1
额定剩余动作电流I△n(mA) 30、50
最大导线截面积(mm²) 16
运行短路能力Ics(A) 6000
接线能力 标准扭矩(N.m) 2
瞬时脱扣特性 C、D
极限扭矩(N.m) 2.5
机械寿命 20000
接线深度(mm) 11
电气寿命 10000
断路器的分励脱扣器时间（S) /
B型(3In-5In) / 外形及安装尺寸
电磁脱扣特性 C型(5In-10In) █ 78(1P+N为73 ) L
44.5
D型(10In-20In) █
比基准温度每升高10℃变化值 -(0.03~0.05)In
温度补偿系数
比基准温度每降低10℃变化值 +(0.04~0.07)In
≤2000m In 45 35.5
5.5 94
高海拔使用 3000m 0.96In
额定电流修
4000m 0.94In
正系数
5000m 0.92In
安装方式 TH35-7.5型导轨安装 65.5
污染等级 Ⅱ
RDB5TLE-63 1P+N 2P 3P 3P+N 4P
防护等级 IP20
L 54 72 104 117 135
进线方式 上下均可

/44 /45
