外形尺寸

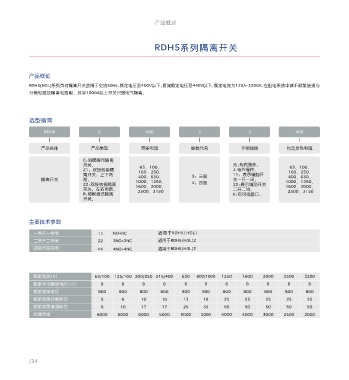

RDH5系列隔离开关 RDH5系列隔离开关
外形尺寸
RDH5(HGL)系列负荷隔离开关适用于交流50Hz,额定电压至400V以下,直流额定电压至440V以下,额定电流为125A~3200A,在配电系统中做不频繁接通与 RDH5(HGL)外形尺寸
分断电路及隔离电路用，其中1000A以上开关只做电气隔离。
选型指南
RDH5 C 400 3 J 400
产品名称 产品类型 壳架电流 极数代号 手柄辅助 约定发热电流
C:侧面操作隔离
开关。 63、100、 无:柜内操作。 63、100、
Z1：双投转换隔 160、250、 J:柜外操作。 160、250、
离开关，上下两 400、630、 3：三极 11：表示辅助开 400、630、 外形尺寸与安装尺寸
隔离开关 路。 1000、1250、 关一开一闭。 1000、1250、 规格
Z2:双投转换隔离 1600、2000、 4：四极 22:表示辅助开关 1600、2000、 A B C
开关，左右两路。 2500、3150 二开二闭。 2500、3150 125A/3 140 135 125
R:熔断器式隔离 K:有可视窗口。
开关。 125A/4 170 135 125
160A/3 140 135 125
160A/4 170 135 125
主要技术参数 200A/3 180 170 145
200A/4 230 170 145
一常开一常闭 11 NO+NC 适用于RDH5(HGL) 250A/3 180 170 145
二常开二常闭 22 2NO+2NC 适用于RDH5(HGL)Z 250A/4 230 170 145
四常开四常闭 44 4NO+4NC 适用于RDH5(HGL)Z 315A/3 230 240 190
315A/4 290 240 190
400A/3 230 240 190
400A/4 290 240 190
额定电流(A) 63/100 125/160 200/250 315/400 630 800/1000 1250 1600 2000 2500 3200
500A/3 230 260 190
额定冲击耐受电压(kV) 8 8 8 8 8 8 8 8 8 8 8
500A/4 290 260 190
额定绝缘电压 800 800 800 800 800 800 800 800 800 800 800
630A/3 230 260 190
额定短路分断能力 5 6 10 10 13 18 25 25 25 25 25
630A/4 290 260 190
额定短路接通能力 8 10 17 17 25 35 50 50 50 50 50
1000A/3 378 312 240
机械寿命 8000 8000 6000 5000 5000 5000 4000 4000 3000 2500 2000
1000A/4 498 312 240
1250A/3 378 338 240
1250A/4 498 338 240
1600A/3 378 338 240
1600A/4 498 338 240
