产品概述 产品概述

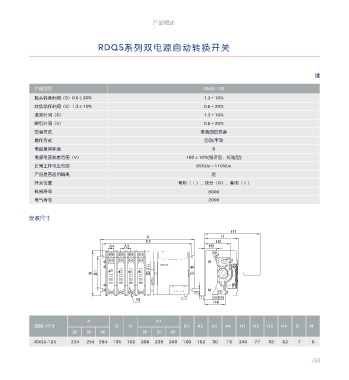

RDQ5系列双电源自动转换开关 RDQ5系列双电源自动转换开关
产品概述 续
RDQ5系列双电源自动转换开关（以下简称双电源），它适用于交流50Hz 、额定工作电压400V 、额定工作电流125A及以下的供电系统。可根据需求
产品型号 RDQ5-125
或具体电路情况进行两路电源之间的切换选择。本产品具有过压、欠压、缺相保护功能，同时还具备消防、双分和输出合闸信号功能。产品适用于高层
楼宇、商场、银行、医疗卫生等不允许停电的重要场所。 触头转换时间（S） 0.6±20% 1.3 10%±
本产品符合GB/T 14048.11标准。 转换动作时间（S） 1.3 10%± 0.6 20%±
返回时间（S） 1.3 10%±
选型指南 断电时间（S） 0.6 20%±
安装方式 垂直固定安装
RDQ5 125 4P 125A J 操作方式 自动/手动
电磁兼容环境 B
产品代号 壳架等级 极数 额定电流 控制器类型 电源电压偏差范围（V） 160± 10%(经济型、标准型)
正常工作电压范围 85%Ue～110%Ue
产品是否适用隔离 是
2P：二极 开关位置 常用（Ⅰ）、双分（O）、备用（Ⅱ）
双电源自动 J：经济型
125 3P：三极 125:16-125A
转换开关电器 B：标准型 机械寿命 8000
4P：四极
电气寿命 2000
安装尺寸
主要技术参数 H1
A H
产品型号 RDQ5-125 A1 H2
A4 A3 H3
符合标准 GB/T 14048.11
ATSE级别 PC级
使用类别 AC-33iB
B B1
额定工作电压（V） 2P:AC230/3P、4P：AC400
额定绝缘电压（V） 800
冲击耐受电压（kV） 8 D 12
M
额定短时耐受电流IcW（kV） 10/30ms H4
额定短路接通能力Icm (kA) 17
极数 2P/3P/4P A A1
规格/尺寸 B H B1 A2 A3 A4 H1 H2 H3 H4 D M
2P 3P 4P 2P 3P 4P
RDQ5-125 224 254 284 136 102 209 239 269 100 162 30 15 240 77 35 62 7 6
/32 /33
