技术参数 技术参数

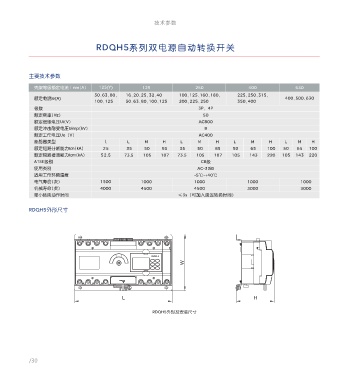

RDQH5系列双电源自动转换开关 RDQH5系列双电源自动转换开关

主要技术参数 RDQH5外形尺寸

壳架等级额定电流Ｉnm(A) 125(Y) 125 250 400 630 型号规格 L(mm) W(mm) H(mm)
50、63、80、 16、20、25、32、40 100、125、160、180、 225、250、315、 RDQH5-125L/3P 308 194 132
额定电流Ie(A) 400、500、630
100、125 50、63、80、100、125 200、225、250 350、400 RDQH5-125L/4P 338 194 132
极数 3P、4P RDQH5-125M（H）/3P 308 194 149
额定频率(Hz) 50 RDQH5-125M（H）/4P 338 194 149
额定绝缘电压Ui(V) AC800 RDQH5-250L/3P 347 209 151
额定冲击耐受电压Uimp(kV) 8 RDQH5-250L/4P 382 209 151
额定工作电压Ue（V) AC400 RDQH5-250M（H)/3P 347 209 169
断路器类型 \ L M H L M H L M H L M H RDQH5-250M（H）/4P 382 209 169
额定短路分断能力Icn(kA) 25 35 50 85 35 50 85 50 65 100 50 65 100 RDQH5-400（L、M、H） /3P 490 311 214
额定短路接通能力Icm(kA) 52.5 73.5 105 187 73.5 105 187 105 143 220 105 143 220 RDQH5-400（L、M、H） /4P 539 311 214
ATSE级别 CB级 RDQH5-630（L、M、H） /3P 567 325 216.5
使用类别 AC 33iB- RDQH5-630（L、M、H） /4P 625 325 216.5
适用工作环境温度 -5℃~+ 40℃
电气寿命(次) 1500 1000 1000 1000 1000
机械寿命(次) 4000 4500 4500 3000 3000 RDQH5Y外形尺寸
最小转换动作时间 ≤3s（可加入延迟转换时间）
253
RDQH5外形尺寸 133

200 159

W
60
130
336

RDQH5Y-125H外形及安装尺寸
L H

RDQH5外形及安装尺寸
