外形尺寸 产品概述

RDH5系列隔离开关 RDH5R系列隔离开关熔断器组

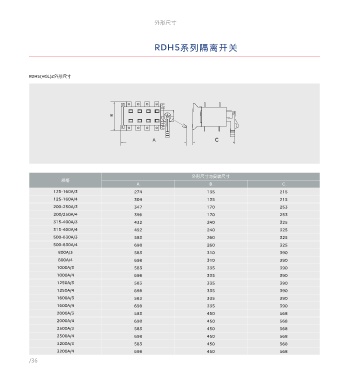

RDH5(HGL)Z外形尺寸 产品概论

RDH5R系列隔离开关熔断器组，适用于交流50Hz、额定电压至660V、 额定电流至630A的工业配电网中：广泛用于具有高短路电流的配电电路和电动机电
路中，用作手动不频繁接通与分断电路或电气隔离之用：可带负荷操作，并作电路短路保护之用。
产品符合：IEC 60947-3、GB/T 14048.3 标准。

选型指南

RDH5R 160A 2 J

产品名称 额定电流 极数代号 手柄辅助

160A
2：二极
250A 无:柜内操作。
隔离开关熔断器组 3：三极
外形尺寸与安装尺寸 400A 4：四极 J:柜外操作。
规格 630A
A B C
125-160A/3 274 135 215
125-160A/4 304 135 215
200-250A/3 347 170 253
200/250A/4 396 170 253 产品型号 RDH5R-160 RDH5R-250 RDH5R-400 RDH5R-630
315-400A/3 432 240 325 额定绝缘电压Ui 660V 660V 660V 660V
315-400A/4 492 240 325 额定频率 50Hz 50Hz 50Hz 50Hz
500-630A/3 583 260 325 使用类别 AC-23B AC-23B AC-23B AC-23B
500-630A/4 698 260 325 额定工作电压Ue 380V 380V 380V 380V
800A/3 583 310 390 额定工作电流Ie 160A 250A 400A 630A
800A/4 698 310 390 额定接通能力（峰值） 1600A 2500A 4000A 6300A
1000A/3 583 335 390 额定分断能力（峰值） 1280A 2000A 3200A 5040A
1000A/4 698 335 390 额定限制短路电流（峰值） 50KA 50KA 50KA 50KA
1250A/3 583 335 390 机械寿命（次） 3000 3000 2000 1000
1250A/4 698 335 390 电寿命（次） 1000 1000 800 500
1600A/3 583 335 390 配用熔断体 RDT16-00 RDT16-1 RDT16-2 RDT16-3
1600A/4 698 335 390 操作力矩(N.m) 10 15 20 30
2000A/3 583 450 568 重量(kg)不含手柄 1.9 3.3 4.8 14.6
2000A/4 698 450 568
注：辅助触点额定电流 (AC-15):3A
2500A/3 583 450 568
2500A/4 698 450 568
3200A/3 583 450 568
3200A/4 698 450 568
