产品概述 外形尺寸

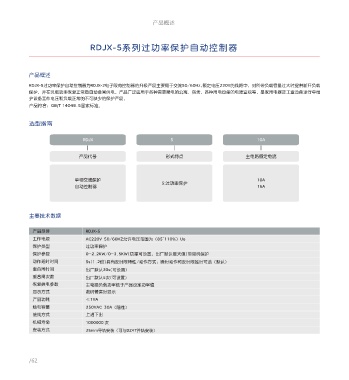

RDJX-5系列过功率保护自动控制器 RDJX-5系列过功率保护自动控制器
产品概述 接线图及安装尺寸图
RDJX-5过功率保护自动控制器为RDJX-2电子限荷控制器的升级产品主要用于交流50/60Hz,额定电压220V的线路中，对所带负载容量过大时提供断开负载
保护，并在负载功率恢复正常后自动合闸供电。产品广泛应用于各种需要限电的公寓、宿舍，各种用电设备的电源监视等，是家用电器及工业设备运行中维
护设备工作电压和负载正常的不可缺少的保护产品。
产品符合：GB/T 14048.5 国家标准。
选型指南
RDJX 5 10A
产品代号 形式特点 主电路额定电流
单相交流保护 10A
5:过功率保护
自动控制器 16A
主要技术数据
产品型号 RDJX-5
工作电源 AC220V 50/60HZ允许电压范围为（85~110%）Ue
保护类型 过功率保护
保护参数 0-2.2KW/0-3.5KW(功率可设置，出厂默认最大值)带密码保护
动作延时时间 5s(1.2倍)具有反时限特性/动作方式：瞬时动作和反时限延时可选（默认）
重合闸时间 出厂默认30s(可设置)
重合闸次数 出厂默认5次(可设置)
恢复供电参数 主电路负载功率低于产品设定功率值
显示方式 数码管实时显示
产品功耗 ≤1VA
触电容量 250VAC 30A（阻性）
接线方式 上进下出
机械寿命 1000000 次
安装方式 35mm导轨安装（可与DZ47并轨安装）
