技术参数 外形尺寸

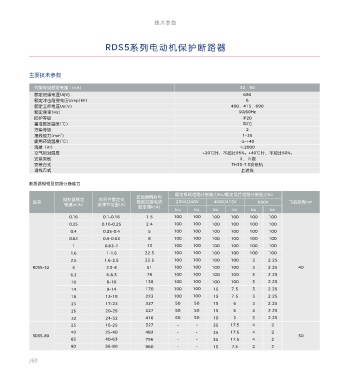

RDS5系列电动机保护断路器 RDS5系列电动机保护断路器

主要技术参数 外形尺寸

壳架等级额定电流Ｉn(A) 32 80、
额定绝缘电压Ui(V) 690
额定冲击耐受电压Uimp(kV) 6
额定工作电压Ue(V) 400、415、690 辅助触头 辅助触头 欠压、分励 45±0.32 44.5±0.3
额定频率(Hz) 50/60Hz
1L1 3L2 5L3 1L1 3L2 5L3
防护等级 IP20
基准整定温度(℃) 30℃
污染等级 2 17.5
接线能力(mm 2 ) 1 35~
使用环境温度(℃) -5 +40~ OFF ON OFF ON
海拔（m） ≤2000 90±0.5 78.5±0.5 90±0.5
空气相对温度 +20℃时，不超过95%；+40℃时，不超过50%； 67±0.5 43.5±0.3
安装类别 Ⅱ、Ⅲ级
安装方式 TH35-7.5安装轨
进线方式 上进线
2T1 4T2 6T3 2T1 4T2 6T3
断路器规格及短路分断能力 9.3 9.3 18 35.5±0.3
81.1±0.3
额定极限短路分断能力Icu/额定运行短路分断能力Ics
起动器瞬时电 RDS5-32附件及外形尺寸
脱扣器额定 热元件整定电
型号 磁脱扣器电流 230V/240V 400V/415V 690V 飞弧距离mm
电流In(A) 流调节范围(A)
整定值Ir(A)
Icu Ics Icu Ics Icu Ics
0.16 0.1-0.16 1.5 100 100 100 100 100 100 61.4±0.5
70±0.3
0.25 0.16-0.25 2.4 100 100 100 100 100 100
0.4 0.25-0.4 5 100 100 100 100 100 100 辅助触头
0.63 0.4-0.63 8 100 100 100 100 100 100
1 0.63-1 13 100 100 100 100 100 100
1.6 1-1.6 22.5 100 100 100 100 100 100 121.5±0.5
2.5 1.6-2.5 33.5 100 100 100 100 3 2.25 121.5±0.5 105±0.5 115±0.5
RDS5-32 4 2.5-4 51 100 100 100 100 3 2.25 40
6.3 4-6.3 78 100 100 100 100 3 2.25
10 6-10 138 100 100 100 100 3 2.25
14 9-14 170 100 100 15 7.5 3 2.25
18 13-18 223 100 100 15 7.5 3 2.25 61.4±0.5 9.3 37.3±0.3
23 17-23 327 50 50 15 6 3 2.25
RDS5-80附件及外形尺寸
25 20-25 327 50 50 15 6 3 2.25
32 24-32 416 50 50 10 5 3 2.25
25 16-25 327 - - 35 17.5 4 2
40 25-40 482 - - 35 17.5 4 2
RDS5-80 50
63 40-63 756 - - 35 17.5 4 2
80 56-80 960 - - 15 7.5 2 2

/60 /61
