产品概述 技术参数

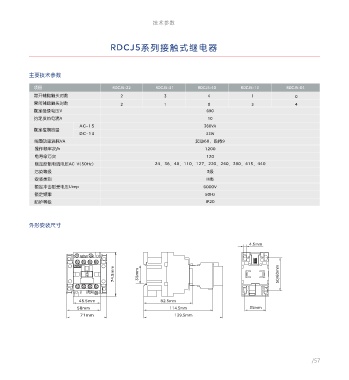

RDCJ5系列接触式继电器 RDCJ5系列接触式继电器
产品概述 主要技术参数
RDCJ5系列接触器式继电器主要用于交流50Hz或60Hz，额定工作电压至380V及直流额定电压至220V的继电控制、信号传递，信号放大等电路中，做接通、 项目 RDCJ5-22 RDCJ5-31 RDCJ5-40 RDCJ5-13 RDCJ5-04
分断、放大之用。
常开辅助触头对数 2 3 4 1 0
产品符合GB/T14048.5、IEC60947-5-1等标准。
常闭辅助触头对数 2 1 0 3 4
额定绝缘电压V 690
选型指南 约定发热电流A 10
AC-15 360VA
RDCJ5 10 额定控制容量
DC-13 33W
线圈功率消耗VA 起动68、吸持9
产品代号 本体带辅助触头
操作频率次/h 1200
电寿命万次 120
22：两常开两常闭
额定控制电流电压AC V(50Hz) 24、36 48、 、 110、 127、 220 240 380 415 440、 、 、 、
31：三常开一常闭
接触式 污染等级 3级
40：四常开
继电器 安装类别 III类
13：一常开三常闭
04：四常闭 额定冲击耐受电压Uimp 6000V
额定频率 50Hz
防护等级 IP20
举例：订货时注明完整的型号、额定控制电源电压及频率、订购数量。
RDCJ5-22、220V 50Hz、50只(如需要F5应说明其组合情况，例：2NO和2NC)。
外形安装尺寸
动作特性
4.5mm
继电器在额定控制电源电压(Us)的85%~110%范围内任何值能可靠吸合，在20%-70%范围内可靠释放。
RDCJ5-22 RDCJ5-31 RDCJ5-40 RDCJ5-13 RDCJ5-04
13 21 31 43 13 21 33 43 13 23 33 43 13 21 31 41 11 21 31 41 74.5mm 35mm 50/60mm
A1 A1 A1 A1 A1
A2 A2 A2 A2 A2 45.5mm 82.5mm
14 22 32 44 14 22 34 44 14 24 34 44 14 22 32 42 12 22 32 42
58mm 114.5mm 35mm
71mm 139.5mm
/56 /57
