产品概述

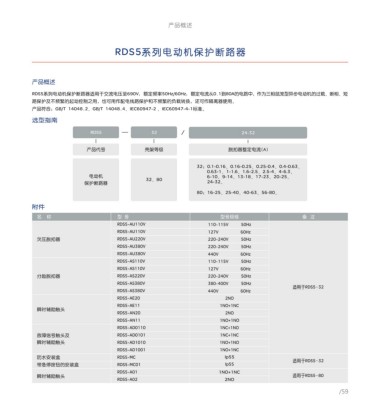

RDS5系列电动机保护断路器

产品概述

RDS5系列电动机保护断路器适用于交流电压至690V，额定频率50Hz/60Hz，额定电流从0.1到80A的电路中，作为三相鼠笼型异步电动机的过载、断相、短
路保护及不频繁的起动控制之用，也可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。
产品符合：GB/T 14048.2、GB/T 14048.4、IEC60947-2 、IEC60947-4-1标准。
选型指南

RDS5 32 24 32-

产品代号 壳架等级 脱扣器整定电流(A)

32：0.1-0.16、0.16-0.25、0.25-0.4、0.4-0.63、
0.63-1、1-1.6、1.6-2.5、2.5-4、4-6.3、
电动机 6-10、9-14、13-18、17-23、20-25、
32、80
保护断路器 24-32、
80：16-25、25-40、40-63、56-80、

附件
名 称 型 号 型号规格 备 注
RDS5~AU110V 110~115V 50Hz
RDS5~AU110V 127V 60Hz
欠压脱扣器 RDS5~AU220V 220~240V 50Hz
RDS5~AU380V 220~240V 50Hz
RDS5~AU380V 440V 60Hz
RDS5~AS110V 110~115V 50Hz
RDS5~AS110V 127V 60Hz
分励脱扣器 RDS5~AS220V 220~240V 50Hz
RDS5~AS380V 380~400V 50Hz
适用于RDS5-32
RDS5~AS380V 440V 60Hz
RDS5~AE20 2NO
RDS5~AE11 1NO+1NC
瞬时辅助触头
RDS5 系列电动机保护断路器 RDS5~AN20 2NO
RDS5~AN11 1NO+1NO
RDS5~AD0110 1NC+1NO
全新的产品结构设计 集成控制一体化电器 故障信号触头及 RDS5~AD0101 1NC+1NC
全方面提升产品性能和质量，电机保护首选。 具有隔离、过载、温度补偿、短路保护等功能。 瞬时辅助触头 RDS5~AD1010 1NO+1NO
RDS5~AD1001 1NO+1NC
防水安装盒 RDS5~MC Ip55
更便捷的用户操作设置 改进控制提升产品性能 带急停按钮的安装盒 RDS5~MC01 Ip55 适用于RDS5-32
操作界面直接置入于产品表面，控制更便捷。 电动机保护断路器采用倒装式双触点结构，安全更稳定。 RDS5~A01 1NO+1NC
瞬时辅助触头 适用于RDS5-80
RDS5~A02 2NO
