RDM7L系列剩余电流保护断路器

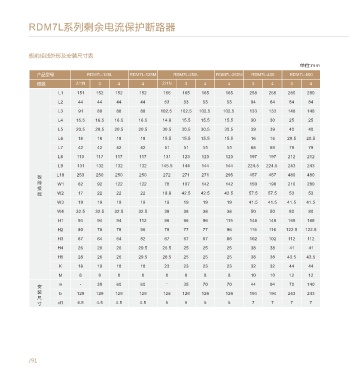

板前接线外形及安装尺寸表 板后接线外形尺寸和安装板开孔尺寸(仅3P/4P产品)

单位:mm 开关本体
开关本体
产品型号 RDM7L-125L RDM7L-125M RDM7L-250L RDM7L-250M RDM7L-400 RDM7L-800
极数 2/1N 3 4 4 2/1N 3 4 4 3 4 3 4 H3
H3
L1 151 152 152 152 166 165 165 165 258 258 280 280 H4 H4
L2 44 44 44 44 53 53 53 53 84 84 84 84
20 D
L3 91 88 88 88 102.5 102.5 102.5 102.5 133 133 148 148 D
L4 15.5 16.5 16.5 16.5 14.8 15.5 15.5 15.5 30 30 25 25
RDM7L-125、250板后接线 RDM7L-400、800板后接线
L5 20.5 20.5 20.5 20.5 30.5 30.5 30.5 30.5 39 39 40 40
RDM7L系列板后接线外形及安装尺寸
L6 18 18 18 18 15.5 15.5 15.5 15.5 16 16 20.5 20.5
L7 42 42 42 42 51 51 51 51 68 68 79 79
W W W W W
L8 113 117 117 117 131 123 123 123 197 197 212 212
L9 131 132 132 132 145.5 144 144 144 224.5 224.5 243 243
A
板 L10 253 250 250 250 272 271 271 295 457 457 480 480 A C(四极)
前 W1 62 92 122 122 78 107 142 142 150 198 210 280 B L2 B L2
接 4-φd1 8-φd2 6-φd1
线 W2 17 22 22 22 18.8 42.5 42.5 42.5 57.5 57.5 53 53 6-φd2
W3 19 19 19 19 19 19 19 19 41.5 41.5 41.5 41.5
W4 32.5 32.5 32.5 32.5 38 38 38 38 50 50 80 80
H1 94 94 94 112 96 96 96 115 148 148 168 168 三极 四极
H2 80 78 78 96 78 77 77 96 116 116 122.5 122.5 RDM7L系列板后接线安装板开孔尺寸
H3 67 64 64 82 67 67 67 86 102 102 112 112
H4 26 26 26 29.5 26.5 25 25 25 38 38 41 41 RDM7L-125~800(仅3P/4P产品)板后接线外形及安装板开孔尺寸

H5 28 26 26 29.5 26.5 25 25 25 38 38 43.5 43.5 尺寸代号
产品型号
K 18 18 18 18 23 23 23 23 32 32 44 44 H3 H4 D W L2 фd2 A B C фd1
M 8 8 8 8 8 8 8 8 10 10 12 12 RDM7L-125 64 100 M8 30 132 24 30 108 60 5.5
a - 30 60 60 - 35 70 70 44 94 70 140 RDM7L-250 70 100 M10 35 144 26 35 122 70 5.5
安
装 b 129 129 129 129 126 126 126 126 194 194 243 243 RDM7L-400 71 105.5 ф12 48 224 32 44 194 94 7
尺
寸 d1 4.5 4.5 4.5 4.5 5 5 5 5 7 7 7 7 RDM7L-800 105 105 ф16 70 243 48 70 243 70 7.5
