RDM7L系列剩余电流保护断路器

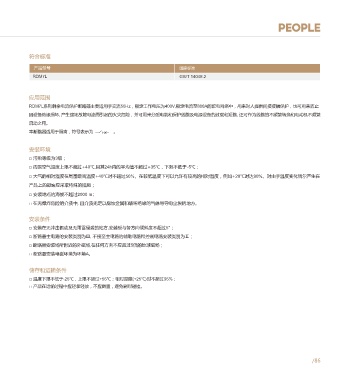

4极产品代号 表1 符合标准

代 号 说 明 产品型号 国家标准
A型 N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分 RDM7L GB/T 14048.2
B型 N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
应用范围
附件代号 RDM7L系列剩余电流保护断路器主要适用于交流50Hz，额定工作电压为400V,额定电流至800A的配电网络中，用来对人提供间接接触保护，也可用来防止
表2
因设备绝缘损坏, 产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路, 还可作为线路的不频繁转换和电动机不频繁
RDM7L-125/250 RDM7L-400、630、800
代号 附件名称 启动之用。
3极、4极A型 4极B型 3极、4极A型 4极B型
本断路器适用于隔离，符号表示为 。
00 无内部附件
08 报警开关
安装环境
10 分励脱扣器
□ 污染等级为3级；
辅助触头（1N01NC）
20 □ 周围空气温度上限不超过+40℃,且其24h内的平均值不超过+35℃，下限不低于-5℃；
辅助触头（2N02NC）
□ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生在
30 欠电压脱扣器
产品上的凝露应采取特殊的措施；
分励脱扣器+辅助触头（1N01NC）
40 □ 安装地点的海拔不超过2000 m；
分励脱扣器+辅助触头（2N02NC）
□ 在无爆炸危险的介质中, 且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
50 分励脱扣器+欠电压脱扣器
二组辅助触头（2N02NC） 安装条件
60
二组辅助触头（4N04NC） □ 安装在无冲击振动及无雨雪侵袭的地方,安装板与各方向倾斜度不超过5°；
欠电压脱扣器+辅助触头（1N01NC） □ 断路器主电路的安装类别为Ⅲ, 不接至主电路的辅助电路和控制电路安装类别为Ⅱ；
70
欠电压脱扣器+辅助触头（2N02NC） □ 断路器安装场所附近的外磁场,在任何方向不应超过5倍的地球磁场；
18 分励脱扣器+报警触头 □ 断路器安装电磁环境为环境A。
28 辅助触头（1N01NC）+报警触头
储存和运输条件
38 欠电压脱扣器+报警触头
□ 温度下限不低于-25℃，上限不超过+55℃；相对湿度(+25℃)时不超过95%；
48 分励脱扣器+辅助触头（1N01NC）+报警触头
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
68 二组辅助触头（2N02NC）+报警触头

78 欠电压脱扣器+辅助触头（1N01NC）+报警触头
注: 报警开关 辅助开关 分励脱扣器 欠电压脱扣器 引线方向 左面安装 右面安装
1、所有内部附件除欠电压脱扣器为端子出线，其他附件均为引出线,线长500mm。 手柄
2、RDM7L-800 产品报警只能装左边（没有右边报警，38、78无法提供）。
