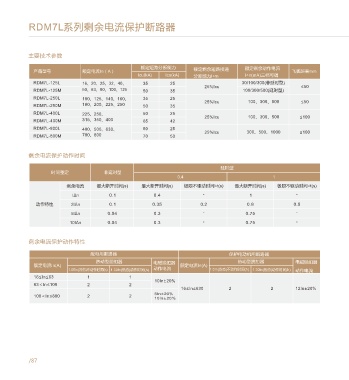

RDM7L系列剩余电流保护断路器

主要技术参数 功率损耗

额定短路分断能力 额定剩余短路接通 额定剩余动作电流 三相总功率损耗（VA）
产品型号 额定电流In（A） 飞弧距离mm 型号 通电电流（A）
Icu(kA) Ics (kA) 分断能力I m△ I△n(mA)三档可调 板前、板后接线 插入式接线
RDM7L-125L 16、20、25、32、40、 35 25 30/100/300(非延时型) RDM7L-125 125 35 40
25%Icu ≤50
RDM7L-125M 50、63、80、100、125 50 35 100/300/500(延时型) RDM7L-250 250 62 70
RDM7L-250L 100、125、140、160、 35 25 RDM7L-400 400 115 125
25%Icu 100、300、500 ≤50
RDM7L-250M 180、200、225、250 50 35 RDM7L-800 800 262 294
RDM7L-400L 225、250、 50 25
25%Icu 100、300、500 ≤100
RDM7L-400M 315、350、400 65 42 海拔高度降容系数
RDM7L-800L 400、500、630、 50 25
25%Icu 300、500、1000 ≤100
RDM7L-800M 700、800 70 50 海拔高度(m) 工作电流降容系数 短路分断能力降容系数 工频耐压(V)
2000 1 1 2200
3000 0.94 0.83 2000
剩余电流保护动作时间

4000 0.88 0.71 1600
5000 0.83 0.63 1300
延时型
时间整定 非延时型
0.4 1
剩余电流 最大断开时间(s) 最大断开时间(s) 极限不驱动时间△t(s) 最大断开时间(s) 极限不驱动时间△t(s) 环境温度降容系数
IΔn 0.1 0.4 - 1 - +30°C +35°C +40°C +45°C +50°C +55°C +60°C
型号
动作特性 2IΔn 0.1 0.35 0.2 0.8 0.5 降容系数
5IΔn 0.04 0.3 - 0.75 - RDM7L-125 1ln 0.96ln 0.91In 0.86ln 0.8ln 0.75ln 0.69ln
RDM7L-250 1ln 0.96ln 0.92In 0.88ln 0.84ln 0.79ln 0.74ln
10IΔn 0.04 0.3 - 0.75 -
RDM7L-400 1ln 0.95ln 0.89In 0.84ln 0.77ln 0.71ln 0.64ln
RDM7L-800 1ln 0.95ln 0.9In 0.85ln 0.79ln 0.73ln 0.67ln
剩余电流保护动作特性

结构
配电用断路器 保护电动机用断路器
热动型脱扣器 电磁脱扣器 热动型脱扣器 电磁脱扣器
额定电流In(A) 额定电流In(A) 本系列断路器系电子式电流动作型剩余电流保护断路器。主要部件有:主开关(包括过电流脱扣器)、零序电流互感器、电子放大部件、漏电脱扣器、试验
1.05In(冷态)不动作时间(h) 1.30In(热态)动作时间(h) 动作电流 1.0In(冷态)不动作时间(h) 1.20In(热态)动作时间(h) 动作电流
16≤In≤63 1 1 装置, 全部零部件均装于一个塑料外壳中。
10In±20%
63＜In≤100 2 2
16≤In≤630 2 2 12In±20% 工作原理
5In±20%
100＜In≤800 2 2
10In±20%
当被保护电路中有漏电或触电时，零序电流互感器有一个信号输出，当该信号输出达到一定值时，就触发可控硅导通使漏电脱扣器动作，从而带动牵引
杆使操作机构在很短的时间内断开，切断电源，从而实现漏电保护功能。
