P. 104
RDM7L系列剩余电流保护断路器

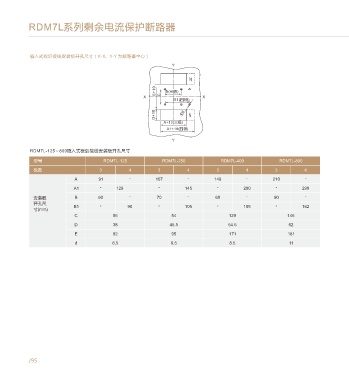

插入式板后接线安装板开孔尺寸（X-X、Y-Y 为断路器中心） 订货规范
（请用户根据需要在□内打“√”或填上数字并传真至我公司）
Y
用户单位 订货日期
联系电话 订货数量(台)
E+10 B(三极)
X C X 配电型:RDM7L- , 额定电流 In= A
B1(四极) 短路保护整定电流 10In(默认) □ In (16A≤In≤800A) □
型号规格
D+10 φd 电动机保护型:RDM7L- 2 , 额定电流In= A
A+10(三极) 短路保护整定电流12In (16A≤In≤630A) □
A1+10(四极)
固定式板前接线 □ 固定式板后接线 □
接线方式
Y 插入式板前接线 □ 插入式板后接线 □
RDM7L-125～800插入式板后接线安装板开孔尺寸 30mA □
125壳架
△
型号 RDM7L-125 RDM7L-250 RDM7L-400 RDM7L-800 I n动作时间(注：30mA仅能选非延时型 )：非延时型
额定剩余动
极数 3 4 3 4 3 4 3 4 125壳架 100mA □ 300mA □ 500mA □
作电流特性 250壳架
△
A 91 - 107 - 149 - 210 - 400壳架 I n动作时间：非延时型 □ 0.4s □ 1s □
A1 - 129 - 145 - 200 - 290 300mA □ 500mA □ 1000mA □
800壳架
安装板 B 60 - 70 - 60 - 90 - I n动作时间：非延时型 □ 0.4s □ 1s □
△
开孔尺
B1 - 90 - 105 - 108 - 162
寸(mm) 额定剩余动作电流
特殊订做
C 56 54 129 146 I n最大断开时间 (订做时需与技术部门确认)
△
D 38 45.5 54.5 62
漏电报警跳闸(代号Ⅰ) □ 漏电报警不跳闸(代号Ⅱ) □
E 92 95 171 181 漏电报警模块
漏电报警模块工作电压: AC400V □ AC230V □ DC24V □
d 6.5 6.5 8.5 11
分励脱扣器 AC400V □ AC230V □ DC24V □
辅助触头 二常开二常闭(对RDM7L-125、250特殊订做适用) □
欠压脱扣器 AC400V □ AC230V □
引线方式 端子接线 □ 引出线（默认500mm） □
附件要求
电动操作机构 CD2电操机构 AC110V～240V□ DC110V～220V □
A型（默认圆形） □ F型（方形） □
手动操作机构
方杆长度150mm(默认) □ 200mm □ 250mm □ 300mm □
其它要求
