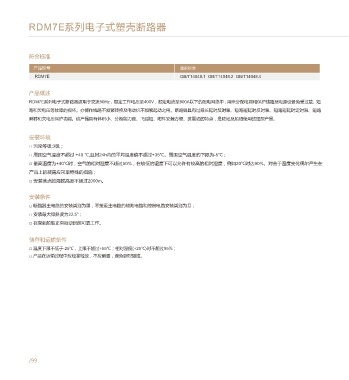

RDM7E系列电子式塑壳断路器

符合标准 技术指标
产品型号 国家标准 项目 RDM7E-125 RDM7E-250 RDM7E-400 RDM7E-800
壳架电流Inm(A) 125 250 400 800
RDM7E GB/T14048.1 GB/T14048.2 GB/T14048.4
分断能力级别 M H M H M H M H
极数 3、4 3 3、4 3 3、4 3 3、4 3
产品概述
额定电流In(A) 32、63、125 250 400 630、800
RDM7E系列电子式断路器适用于交流50Hz，额定工作电压至400V，额定电流至800A以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短
额定工作电压Ue(V) AC400
路和欠电压等故障的损坏。亦能作线路不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路
额定绝缘电压Ui(V) 1000
瞬时和欠电压保护功能。该产品具有体积小、分断能力高、飞弧短、附件安装方便、抗震动的特点，是陆地及船舶使用的理想产品。 额定冲击耐受电压Uimp(V) 12000
额定极限短路分断能力Icu(kA) AC400V 50 85 50 85 65 100 65 100

安装环境 额定运行短路分断能力Ics(kA) AC400V 35 50 35 50 42 65 42 65
额定短时耐受电流Icw/1s(kA) 5 10
□ 污染等级:3级；
使用类别 A A B B
□ 周围空气温度不超过 +40 ℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限为-5℃；
飞弧距离(mm) ≤50 ≤50 ≤100 ≤100
□ 最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生在
通电(次) 1500 1000 1000 500
操作性能
产品上的凝露应采取特殊的措施； 不通电(次) 8500 7000 4000 3000
□ 安装地点的海拔高度不超过2000m。 板前接线 ■ ■ ■ ■
板后接线 ■ ■ ■ ■
安装条件 插入式接线 ■ ■ ■ ■

□ 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ； 欠压脱扣器 ■ ■ ■ ■
分励脱扣器 ■ ■ ■ ■
□ 安装最大倾斜度为22.5°；
辅助触头 ■ ■ ■ ■
□ 在受到船舶正常振动时能可靠工作。
报警触头 ■ ■ ■ ■
电动操作机构 ■ ■ ■ ■
储存和运输条件 手动操作机构 ■ ■ ■ ■

□ 温度下限不低于-25℃，上限不超过+55℃；相对湿度(+25℃)时不超过95%； 智能控制模块 ■ ■ ■ ■
□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。 测试电源模块 ■ ■ ■ ■

功率损耗及降容系数

三相总功率损耗（VA）
型号 通电电流（A）
板前、板后接线 插入式接线
RDM7E-125 125 35 40
RDM7E-250 250 62 70
RDM7E-400 400 115 125
RDM7E-800 800 262 294
