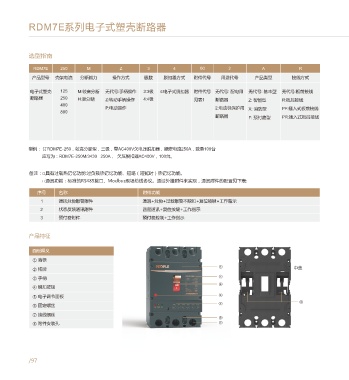

RDM7E系列电子式塑壳断路器

选型指南 附件代号 表1

RDM7E 250 M Z 3 4 00 2 A R RDM7E-125 RDM7E-250 RDM7E-400、800
代号 附件名称
3P、4P
产品型号 壳架电流 分断能力 操作方式 极数 脱扣器方式 附件代号 用途代号 产品类型 接线方式
00 无内部附件
电子式塑壳 125 M:较高分断 无代号:手柄操作 3:3极 4:电子式脱扣器 附件代号 无代号: 配电用 无代号: 基本型 无代号:板前接线 08 报警开关
断路器 250 H:高分断 Z:转动手柄操作 4:4极 见表1 断路器 Z: 智能型 R:板后接线 10 分励脱扣器
400
P:电动操作 2:电动机保护用 X: 消防型 PF:插入式板前接线 辅助开关（1N01NC）
800 20
断路器 F: 预付费型 PR:插入式板后接线 辅助开关（2N02NC）
02 辅助开关（2N02NC）
30 欠电压脱扣器
分励脱扣器+辅助开关（1N01NC）
举例： 订RDM7E-250，较高分断型，三极，带AC400V欠电压脱扣器，额定电流250A，数量100台 40
分励脱扣器+辅助开关（2N02NC）
应写为：RDM7E-250M/3430 250A， 欠压脱扣器AC400V，100台。
12 分励脱扣器+辅助开关（2N02NC）
50 分励脱扣器+欠电压脱扣器
备注：□具有过载热记忆功能:过负载热记忆功能、短路（短延时）热记忆功能。
□通讯功能：标准的RS485接口、Modbus现场总线协议。通过外挂附件来实现，通讯附件的配置见下表: 二组辅助开关（2N02NC）
60
二组辅助开关（4N04NC）
序号 名称 附件功能
22 二组辅助开关（3N03NC）
1 通讯分励报警附件 通讯+分励+过载报警不脱扣+复位按键+工作指示
23 二组辅助开关（4N04NC）
2 状态反馈通讯附件 四遥通讯+复位按键+工作指示
欠电压脱扣器+辅助开关（1N01NC）
3 预付费附件 预付费控制+工作指示 70
欠电压脱扣器+辅助开关（2N02NC）
18 分励脱扣器+报警开关
产品特征
28 辅助开关（1N01NC）+报警开关
面板释义 38 欠电压脱扣器+报警开关
① 商标 48 分励脱扣器+辅助开关（1N01NC）+报警开关
② 铭牌 中盖 二组辅助开关（2N02NC）报警开关
68
二组辅助开关（3NO3NC）报警开关
③ 手柄
05 二组辅助开关（3N03NC）报警开关
④ 脱扣按钮
欠压脱扣器+辅助开关（1N01NC）+报警开关
⑤ 电子调节面板 78
欠压脱扣器+辅助开关（2N02NC）+报警开关
⑥ 固定螺丝
⑦ 接线螺丝 注: 报警开关 辅助开关 分励脱扣器 欠电压脱扣器 引线方向 左面安装 右面安装
⑧ 附件安装孔 (所有内部附件除欠电压脱扣器、DC24V分励脱扣器为端子出线，其他附件均为引出线,线长500mm) 手柄
1、脱扣器方式及内部附件代号首位数字4表示具有三段保护的电子式脱扣器；后两位数字表示内部附件代号，无附件则用00表示;
2、附件代号08、10、20若更改安装位置及引线方向，请订货时注明。
