RDM7E系列电子式塑壳断路器
主要功能特点 电子脱扣器特性
断路器内装按有效值采样的电流传感器。断路器具有过载长延时反时限、路短延时反时限、短路短延时定时限、短路瞬时动作等保护功能，可由用户自行设
□ 智能型控制器是塑壳断路器的核心部件,应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体,使线路和电源设备免受过载、短
定组成所需的保护特性；中性型过电流保护电流、时间参数100%自动跟踪相线整定值。
路、接地等故障危害。
□ 采用MCU微处理控制器，性能稳定可靠:该智能控制器能提供电源,只要一相通电，当电流不低于其额定值的35%时，都能确保保护功能正常工作；
□ 选择性配合具有三段保护:使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合；过载长延时反时限、短路 4h
延时（反时限、定时限）、短路瞬时等保护功能参数的整定； 2h
1h
□ 具有动作电流、动作时间三段参数设置，可进行4-10档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关闭相应功能 30min
20min
（定制功能，需用户订货时注明）； 14min
10min 长延时动作电流IR
6min 长延时动作电流TR±20%
□ 大电流瞬时脱扣功能：当在断路器闭合运行时，如遇到短路大电流（≥20Inm ,断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全； 4min
2min 150s
100s
□ 具有脱扣测试（试验）功能：输入直流DC12V电压试验断路器动作特性； 80s (12-150)s
1min 60s
30sec
□ 故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测；
20sec
12s
10sec
□ 具有预报警指示、过载指示：当负载电流达到或超过整定值时导光柱导出光源; 短延时动作电流ISd±10%
动作时间
5sec
(2-12)IR
□ 磁通变换器双气隙技术:工作更可靠稳定，杜绝误动作、脱扣可靠、功率小； 2sec
1sec
□ 保护精度高：过载保护、短路短延时保护动作电流精度±10%;短路瞬时保护值精度为±15%取决于动作电流； 短延时动作时间tSd
0.5sec
0.3±0.06s
□ 安装具有互换性:外形尺寸、安装尺寸与RDM7系列塑料外壳断路器同规格尺寸相同。 0.2sec
0.2±0.05s
0.1sec 0.1±0.04s
0.06±0.03s
0.05sec
瞬时动作电流Ii
0.02sec (3-14)IR±15%
最大瞬时动作时间
0.01sec
电流（×（A）
0.60.7 1 1.3 2 3 4 5 6 7 10 12 15 20 30 40
电流(×IR)A

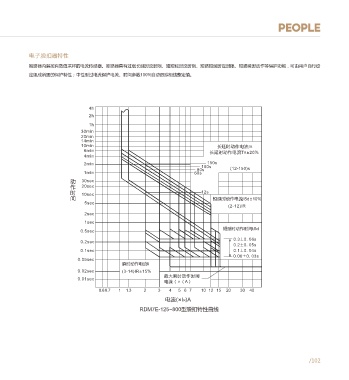

RDM7E-125~800型脱扣特性曲线
