P. 131
RDM7、RDM7L、RDM7E系列附件
相间隔板 主电路接线
相间隔板可增强相间导体绝缘性能，即使在开关安装好后，也可以从正面插槽安装。相间隔板出厂标配，一台断路器有4片(3P)或6片(4P)。 A.板前接线：选用下表规定的对应截面PVC铜导线，剥去适量长度的绝缘层，插入线箍的孔内，将线箍的外包层压紧，包牢导线，然后将线箍的连接孔
与断路器接线端用螺钉紧固；对于铜排，先把接线板在断路器上固定，再与铜排固定。
B.板后接线：按图示将断路器与板后接线螺柱固定，再与相应的导线固定。
额定电流(A) 10 16/20 25/32 40/50 63 80 100 125/140 160 180/200/225 250 315/350 400
导线面积mm 2 1.5 2.5 6 10 16 25 35 50 70 95 120 185 240
电缆截面积 铜排尺寸
额定电流(A)
数量 截面积mm 2 数量 尺寸mm×mm
500 2 150 2 30×5
630 2 185 2 40×5
700、800 2 240 2 50×5

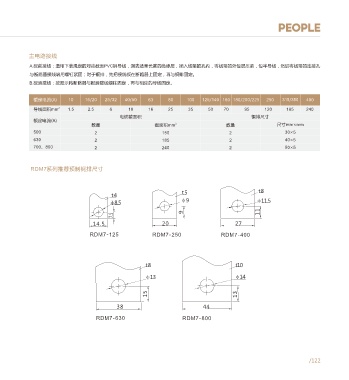

RDM7系列推荐预制铜排尺寸
加长旋转手柄（ERH）
安装示意图
t5 t8
t4
φ8.5 φ9 φ11.5
9 11 11
7.5 7.5
14.5 20 27
RDM7-125 RDM7-250 RDM7-400
t8 t10
φ13 φ14
15 13
1、对准手操安装方向 2、拧紧安装螺丝 3、装加长螺杆 4、固定螺杆 5、装加长手柄
注：螺杆长度出厂默认标配为150mm，如需其它特殊定制请联系厂方（以50mm为单位增减 )。 38 44
RDM7-630 RDM7-800
