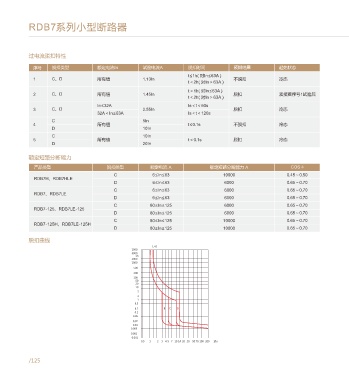

RDB7系列小型断路器

过电流脱扣特性 订货须知
（请用户根据需要在□内打“√”或填上数字并传真至我公司）
序号 脱扣类型 额定电流In 试验电流A 脱扣时间 预期结果 起始状态
t≤1h( 对In≤63A ) 用户单位 订货日期
1 C、D 所有值 1.13In 不脱扣 冷态
t＜2h( 对In＞63A )
联系电话 订货数量(台)
t＜1h( 对In≤63A )
2 C、D 所有值 1.45In 脱扣 紧接着序号1试验后 型号：RDB7-63□ RDB7H-63□ RDB7-125□ RDB7-125H□ RDB7LE-63□ RDB7HLE-63□ RDB7LE-125□ RDB7LE-125H□
t＜2h( 对In＞63A )
其它 : A
In≤32A Is＜t＜60s 额定电流：1A□ 2A□ 3A□ 4A□ 6A□ 10A□ 16A□ 20A□ 25A□ 32A□ 40A□ 50A□ 63A□ 80A□ 100A□ 125A□
3 C、D 2.55In 脱扣 冷态 型号规格
32A＜In≤63A Is＜t＜120s
：C □ B □ D □
C 5In
4 所有值 t≤0.1s 不脱扣 冷态
D 10In 额定剩余动作电流：30mA□ 50mA□ 75mA□ 100mA□
C 10In
5 所有值 t＜0.1s 脱扣 冷态 1P□ 1P+N□ 2P□ 3P□ 3P+N□ 4P□
D 20In 极数
额定短路分断能力 额定电压 230□ 240□ 400□ 415□
产品类型 脱扣类型 额定电流 A 额定短路分断能力 A COSφ AC400V □ AC230V □ AC110V □ AC60V □ AC24V □
C 6≤In≤63 10000 0.45～0.50 分励脱扣器
RDB7H、RDB7HLE DC220V □ DC110V □ DC60V □ DC24V □
D 6≤In≤63 6000 0.65～0.70
C 6≤In≤63 6000 0.65～0.70 辅助触头 使用类别: Ue: Ie:
RDB7、RDB7LE
D 6≤In≤63 6000 0.65～0.70
附件要求 欠压脱扣器 Uoe: AC170V±5%
C 80≤In≤125 6000 0.65～0.70
RDB7-125、RDB7LE-125 过压脱扣器
D 80≤In≤125 6000 0.65～0.70 Uvo: AC280V±5%
C 80≤In≤125 10000 0.65～0.70 过欠压脱扣器 Uvo: AC280V±5%
RDB7-125H、RDB7LE-125H Uoe: AC170V±5%
D 80≤In≤125 10000 0.65～0.70
其它要求
脱扣曲线

连接导线

铜导线截面积S(mm²) 额定电流值In(A)
1 In≤6
1.5 6＜In≤13
2.5 13＜In≤20
4 20＜In≤25
6 25＜In≤32
10 32＜In≤50
16 50＜In≤63
25 63＜In≤80
35 80＜In≤100
50 100＜In≤125
