RDB7系列小型断路器

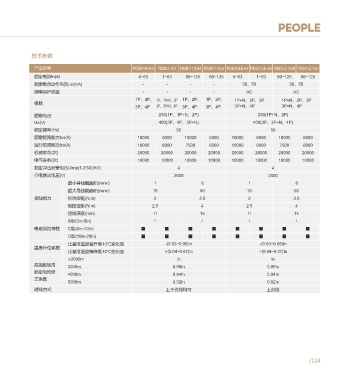

 符合标准        技术参数

 产品型号  国际标准  国家标准  产品型号                            RDB7H-63  RDB7-63  RDB7-125H  RDB7-125 RDB7HLE-63 RDB7LE-63  RDB7LE-125H RDB7LE-125

 RDB7H-63、RDB7-63  IEC60898-1  GB/T10963.1  额定电流In(A)  6~63   1~63    80~125   80~125   6~63     1~63    80~125  80~125
 RDB7HLE-63、RDB7LE-63  IEC61009-1  GB/T16917.1  额定剩余动作电流I△n(mA)  -  -   -        -          30、50            30、50
 RDB7-125、RDB7-125H  IEC60947-2  GB/T14048.2  漏电保护类型   -       -        -        -           AC                AC
 RDB7LE-125、RDB7LE-125H  IEC60947-2  GB/T14048.2    1P、2P、 1P、1P+N、2P  1P、2P、  1P、2P、    1P+N、2P、3P       1P+N、2P、3P
              极数
                                                    3P、4P  3P、3P+N、4P  3P、4P  3P、4P      3P+N、4P          3P+N、4P
 应用范围         额定电压                                          230(1P、1P+N、2P)                      230(1P+N、2P)
 RDB7系列小型断路器主要用于交流50Hz,额定工作电压至400V,额定电流至125A,额定短路分断能力不超过10000A,还具有家用或类似场所用线路的过  Ue(V)  400(3P、4P、3P+N)  400(3P、3P+N、4P)
              额定频率(Hz)                                             50                                 50
 载和短路保护,在正常情况下作为线路不频繁转换的配电线路中。
              额定短路能力Icn(A)                          10000     6000    10000    6000     10000    6000    10000    6000
              运行短路能力Ics(A)                          10000     6000    7500     6000     10000    6000    7500     6000
 安装环境
              机械寿命(次)                               20000    20000    20000    20000    20000   20000    20000    20000
 □ 污染等级:2级    电气寿命(次)                               10000    10000    10000    10000    10000   10000    10000    10000
 □ 使用环境温度:周围空气温度为-35℃~+70℃,24h的平均值不超过+35℃  额定冲击耐受电压Uimp(1.2/50)(KV)  4                                 4
 □ 空气相对湿度:在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;例如最湿月的平均最大相对湿度为95%,同时该月的  介电测试电压(V)  2000            2000

 平均最低温度为+20℃,对由于温度变化偶尔产生的凝露应采取处理措施。  最小导线截面积(mm²)          1                6                 1                6
                          最大导线截面积(mm²)                    16                50               16                50
 □ 海拔高度:不超过2000m
              接线能力        标准扭矩(N.m)                        2               3.5                2                3.5
                          极限扭矩(N.m)                       2.5               4                2.5               4
 安装条件
                          接线深度(mm)                        11                15               11                15
 □ 断路器应安装在无显著冲击,振动的场所,无危险(爆炸)的介质中。
                          B型(3In-5In)                      /                /                 /                 /
 □ 安装方式:采用标准安装轨(TH35型)安装,安装于配电箱、配电柜或盒中。  电磁脱扣特性  C型(5In-10In)  █  █    █        █        █        █        █       █
 □ 安装时一般采用垂直安装,安装平面与垂直面的倾斜度不超过±5°,手柄向上为接通电源位置。  D型(10In-20In)  █  █    █        █        █        █        █       █
 □  安装类别:Ⅱ、Ⅲ类。            比基准温度每升高10℃变化值                       -(0.03~0.05)In                     -(0.03~0.05)In
              温度补偿系数
                          比基准温度每降低10℃变化值                       +(0.04~0.07)In                     +(0.04~0.07)In
 储存和运输条件                  ≤2000m                                   In                                 In
              高海拔使用       3000m                                   0.96In                             0.96In
 □ 产品应储存在空气流通的库房内,温度下限不低于-5℃,上限不超过+40℃;相对湿度(+25℃)时不超过95%;
              额定电流修       4000m                                   0.94In                             0.94In
 □ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。仓储时,距地面高度大于150mm,过程中应轻拿轻放,不应倒置,避免剧烈碰撞。  正系数
                          5000m                                   0.92In                             0.92In
              进线方式                                             上下进线均可                                上进线
