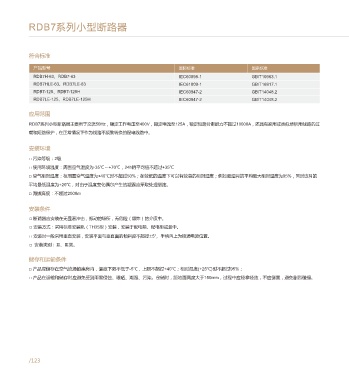

RDB7系列小型断路器

符合标准 技术参数

产品型号 国际标准 国家标准 产品型号 RDB7H-63 RDB7-63 RDB7-125H RDB7-125 RDB7HLE-63 RDB7LE-63 RDB7LE-125H RDB7LE-125

RDB7H-63、RDB7-63 IEC60898-1 GB/T10963.1 额定电流In(A) 6~63 1~63 80~125 80~125 6~63 1~63 80~125 80~125
RDB7HLE-63、RDB7LE-63 IEC61009-1 GB/T16917.1 额定剩余动作电流I△n(mA) - - - - 30、50 30、50
RDB7-125、RDB7-125H IEC60947-2 GB/T14048.2 漏电保护类型 - - - - AC AC
RDB7LE-125、RDB7LE-125H IEC60947-2 GB/T14048.2 1P、2P、 1P、1P+N、2P 1P、2P、 1P、2P、 1P+N、2P、3P 1P+N、2P、3P
极数
3P、4P 3P、3P+N、4P 3P、4P 3P、4P 3P+N、4P 3P+N、4P
应用范围 额定电压 230(1P、1P+N、2P) 230(1P+N、2P)
RDB7系列小型断路器主要用于交流50Hz，额定工作电压至400V，额定电流至125A，额定短路分断能力不超过10000A，还具有家用或类似场所用线路的过 Ue(V) 400(3P、4P、3P+N) 400(3P、3P+N、4P)
额定频率(Hz) 50 50
载和短路保护，在正常情况下作为线路不频繁转换的配电线路中。
额定短路能力Icn(A) 10000 6000 10000 6000 10000 6000 10000 6000
运行短路能力Ics(A) 10000 6000 7500 6000 10000 6000 7500 6000
安装环境
机械寿命(次) 20000 20000 20000 20000 20000 20000 20000 20000
□ 污染等级：2级 电气寿命(次) 10000 10000 10000 10000 10000 10000 10000 10000
□ 使用环境温度：周围空气温度为-35℃～+70℃，24h的平均值不超过+35℃ 额定冲击耐受电压Uimp(1.2/50)(KV) 4 4
□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为95%，同时该月的 介电测试电压(V) 2000 2000

平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施。 最小导线截面积(mm²) 1 6 1 6
最大导线截面积(mm²) 16 50 16 50
□ 海拔高度：不超过2000m
接线能力 标准扭矩(N.m) 2 3.5 2 3.5
极限扭矩(N.m) 2.5 4 2.5 4
安装条件
接线深度(mm) 11 15 11 15
□ 断路器应安装在无显著冲击，振动的场所，无危险（爆炸）的介质中。
B型(3In-5In) / / / /
□ 安装方式：采用标准安装轨（TH35型）安装，安装于配电箱、配电柜或盒中。 电磁脱扣特性 C型(5In-10In) █ █ █ █ █ █ █ █
□ 安装时一般采用垂直安装，安装平面与垂直面的倾斜度不超过±5°，手柄向上为接通电源位置。 D型(10In-20In) █ █ █ █ █ █ █ █
□ 安装类别：Ⅱ、Ⅲ类。 比基准温度每升高10℃变化值 -(0.03~0.05)In -(0.03~0.05)In
温度补偿系数
比基准温度每降低10℃变化值 +(0.04~0.07)In +(0.04~0.07)In
储存和运输条件 ≤2000m In In
高海拔使用 3000m 0.96In 0.96In
□ 产品应储存在空气流通的库房内，温度下限不低于-5℃，上限不超过+40℃；相对湿度(+25℃)时不超过95%；
额定电流修 4000m 0.94In 0.94In
□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。仓储时，距地面高度大于150mm，过程中应轻拿轻放，不应倒置，避免剧烈碰撞。 正系数
5000m 0.92In 0.92In
进线方式 上下进线均可 上进线
