P. 139

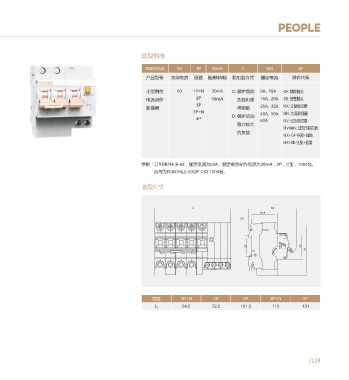

RDB7H系列小型断路器
选型指南 选型指南
RDB7H 63 1P C 32A OF RDB7HLE 63 1P 30mA C 32A OF
产品型号 壳架电流 极数 脱扣器方式 额定电流 附件代号 产品型号 壳架电流 极数 额定剩余动作电流 脱扣器方式 额定电流 附件代号
小型断路器 63 1P C: 保护常规负载 6A、10A OF: 辅助触头 小型剩余 63 1P+N 30mA C: 保护常规 6A、10A OF: 辅助触头
2P 2P
和照明线路 16A、20A SD: 报警触头 电流动作 50mA 负载和照 16A、20A SD: 报警触头
3P 3P
D: 保护启动电力 25A、32A MX: 分励脱扣器 断路器 明线路 25A、32A MX: 分励脱扣器
4P 3P+N
40A、50A MN: 欠压脱扣器 40A、50A MN: 欠压脱扣器
较大的负载 D: 保护启动
63A MV: 过压脱扣器 4P 63A MV: 过压脱扣器
电力较大
MV+MN: 过欠压脱扣器 MV+MN: 过欠压脱扣器
的负载
MX+OF:分励+辅助 MX+OF:分励+辅助
MX+SD:分励+报警 MX+SD:分励+报警
举例：订RDB7H-63，额定电流为63A，2P，C型，1000台。 举例：订RDB7HLE-63，额定电流为63A，额定剩余动作电流为30mA，2P，C型，1000台。
应写为RDB7H-63/2P C63 1000台。 应写为RDB7HLE-63/2P C63 1000台。
选型尺寸 选型尺寸
L 82
L 82
49.8
49.8
5.5
5.5
T
36 45
80 36 45 91
宽度 1P 2P 3P 4P 宽度 1P+N 2P 3P 3P+N 4P
L 18 36 54 72 L 54.5 72.5 101.5 113 131
