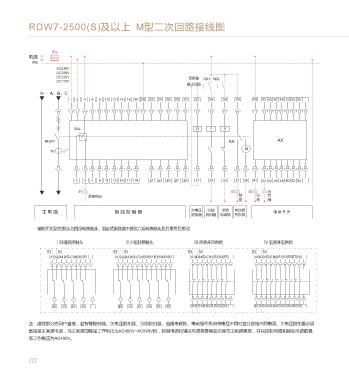

RDW7-2500(S)及以上 M型二次回路接线图 RDW7-2500(S)及以上 M型端子功能与符号释义

Fu
电源 端子号 功能描述
PE
1、2 辅助电源输入：AC230V、AC400V、DC220V、DC110V
AC230V
AC400V 3、4、5 故障跳闸辅助触点，触点容量：AC250V、3A
DC220V 至断路 SB1 SB2
DC110V 20 接地（PE)
器主回路
31、32 欠电压脱扣器
N A、B、C
33、34 分励脱扣器
1 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 39 40 43 45 47 49 51 53 55
35、36 闭合电磁铁
37、38、39 电动操作机构（电动贮能），37接绿线、38接黑线、39接红线
40～60 辅助触头接线端子(注：固定式接线端子号40~55)
SAL Q F X

RDW7 SA AX
M
TA
符号 功能描述 备注
RDW7 RDW7-2500～6300(S)万能式断路器
S1～S4 信号灯 用户自备
TA 电流互感器
3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 38 41 42 44 46 48 50 52 54
SAL 微动开关
S1 S2 S3 S4 SB1 分闸按钮
故障指示 储 分 合 用户自备
能 闸 闸
SB2 合闸按钮 用户自备
主 电 路 智 能 控 制 器 欠电压 分励 闭合 电动操 辅 助 开 关 X 闭合电磁铁
脱扣器 脱扣器 电磁铁 作机构
F 分励脱扣器
Q 欠电压脱扣器
辅助开关型式(默认为四组转换触头，固定式断路器不提供六组转换触头及五常开五常闭)
M 电动操作机构
SA 电动操作机构行程开关
I 四组转换触头 II 六组转换触头 III 四常开四常闭 IV 五常开五常闭
Fu 熔断器 用户自备
S3 S4 S3 S4 S3 S4 S3 S4
41 42 44 45 47 48 50 51 41 42 44 45 47 48 50 51 53 54 56 57 4142 45 47 49 5153 55 4142 45 47 49 5153 55 57 59 PE 地线
N 中性线（N相）
A、B、C 相线
AX 辅助触头

40 43 46 49 40 43 46 49 52 55 40 43 44 46 48 50 52 54 40 43 44 46 48 50 52 54 56 58

注：虚线部分由用户自接，若智能控制器、欠电压脱扣器、分励脱扣器、合闸电磁铁、电动操作机构等电压不同时应分别接不同电源。欠电压脱扣器必须
直接接主回路电源，当主回路的额定工作电压为AC400V~AC690V时，控制电路和辅助电路需要用变压器与主回路隔离，并且控制电路和辅助电路的最
高工作电压为AC400V。
