P. 27

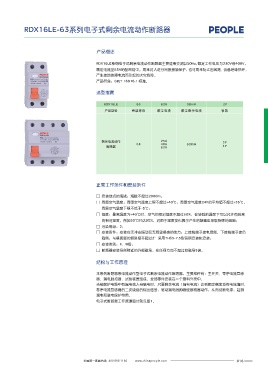

RDX6LE-63系列剩余电流动作断路器 RDX16LE-63系列电子式剩余电流动作断路器
外形与安装尺寸 产品概述
Lmax RDX16LE系列电子式剩余电流动作断路器主要适用交流以50Hz，额定工作电压为230V或400V，
72
L1 额定电流至63A的配网络中。用来对人进行间接接触保护，也可用来防止因线路、设备绝缘损坏，
产生接地故障电流而引起的火灾危险。
产品符合：GB/T 16916.1 标准。
选型指南
90 35.5 RDX16LE 63 63A 30mA 2P
产品型号 壳架等级 额定电流 额定剩余电流 极数
剩余电流动作 25A 2P
63 40A 30mA
断路器 63A 4P
外形尺寸
极数
宽度 1P+N 2P 3P 3P+N 4P
L1 36 0 5± . 36 0 5± . 46.5 0 5± . 60 0 5± . 60±0.5
Lmax 54 72 102 124 132
正常工作条件和安装条件
□ 安装地点的海拔：海拔不超过2000m；
35±0.30 □ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃；
04
0. □ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高
27±0.20 1± 的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
□ 污染等级：2；
□ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负
载侧；与垂直面的倾斜度不超过2°采用TH35-7.5型号钢安装轨安装；
7.5-0.4 □ 断路器安装场所附近的外部磁场，在任何方向不超过地磁场5倍。
0 □ 安装类别：II、III级；
结构与工作原理
安装尺寸 本系列断路器系电流动作型电子式剩余电流动作断路器，主要部件有：主开关、零序电流互感
器、漏电脱扣器、试验装置组成。全部零件安装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时，只要剩余电流（漏电电流）达到额定剩余动作电流值时，
零序电流互感器的二次绕组的输出信号，驱动漏电脱扣器使断路器动作，从而切断电源，起到
漏电和触电保护作用。
电子式断路器工作原理图分别见图 。1
