P. 41
RDCH8系列家用交流接触器
A1 1 3 5 A1 1 3 5 6 A1 R1 R3 R5 R7

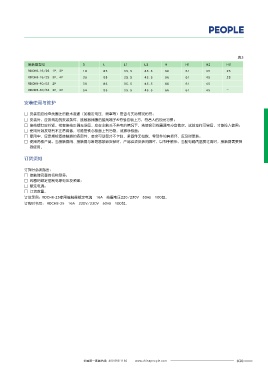

表3
接触器型号 D L L1 L2 H H1 H2 H3
RDCH8-16/25 1P、2P 18 85 35.5 45.5 66 61 45 25
RDCH8-16/25 3P、4P 36 85 35.5 45.5 66 61 45 25
RDCH8-40/63 2P 36 85 35.5 45.5 66 61 45 -
RDCH8-40/63 3P、4P 54 85 35.5 45.5 66 61 45 -
A2 2 4 6 A2 2 4 6 7 A2 R2 R4 R6 R8
图3 16/30~63/30 图4 25/40~63/40 图5 25/04~63/04 安装使用与维护
外形尺寸与安装尺寸 □ 安装前应检查线圈上的技术数据（如额定电压、频率等）是否与实际情况相符；
□ 安装时，应按规定的安装条件、接触器线圈的接线端子Al符号应朝上方，符合人的视觉习惯；
□ 接线螺钉应拧紧，检查接线正确无误后，应在主触头不带电的情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用；
D D D D □ 使用时如发现有不正常噪音，可能是铁心极面上有污物，请擦净极面；
□ 使用中，应定期检查接触器的各部件，要求可动部分不卡住，紧固件无松脱，零部件如有损坏，应及时更换；
□ 使用两极产品，当接触器间、接触器与断路器紧靠安装时，产品必须安装间隔片，以利于散热，当配电箱内温度过高时，接触器需要降
容使用。
订货须知
订货时必须指出：
□ 接触器完整的名称型号；
□ 线圈的额定控制电源电压及频率；
□ 额定电流；
□ 订货数量。
订货示例：RDCH8-25家用接触器额定电流 16A 线圈电压220/230V 50Hz 100台。
16/25 2P 40/63 2P 16/25 3P、4P 40/63 4P
订购时书写： RDCH8-25 16A 220V/230V 50Hz 100台。
L L1 L2 L L1 L2 L L1 L2
H3 H3 H2
H2 H2 H1
H1 H1 H
H H
16/25 2P 16/25 3P、4P 40/63 2P
40/63 3P、4P
图6
