P. 40

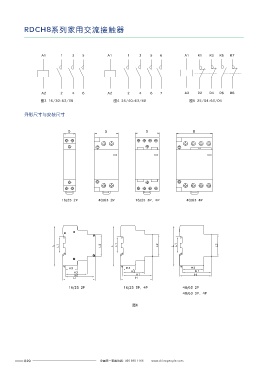

RDCH8系列家用交流接触器






                   A1       1    3    5          A1       1    3    5   6          A1    R1   R3   R5  R7
                                                                                                                                                                                                                                  表3
                                                                                                                                     接触器型号                   D        L        L1       L2       H         H1       H2       H3
                                                                                                                                     RDCH8-16/25  1P、2P      18       85       35.5     45.5     66        61       45       25
                                                                                                                                     RDCH8-16/25  3P、4P      36       85       35.5     45.5     66        61       45       25
                                                                                                                                     RDCH8-40/63  2P         36       85       35.5     45.5     66        61       45       -
                                                                                                                                     RDCH8-40/63  3P、4P      54       85       35.5     45.5     66        61       45       -
                   A2       2    4    6          A2       2    4    6   7          A2    R2   R4   R6  R8
                   图3 16/30~63/30                  图4 25/40~63/40                    图5 25/04~63/04                                安装使用与维护


            外形尺寸与安装尺寸                                                                                                              □ 安装前应检查线圈上的技术数据(如额定电压、频率等)是否与实际情况相符;
                                                                                                                                   □ 安装时,应按规定的安装条件、接触器线圈的接线端子Al符号应朝上方,符合人的视觉习惯;
                                                                                                                                   □ 接线螺钉应拧紧,检查接线正确无误后,应在主触头不带电的情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能投入使用;
                               D                D                 D                    D                                           □ 使用时如发现有不正常噪音,可能是铁心极面上有污物,请擦净极面;
                                                                                                                                   □ 使用中,应定期检查接触器的各部件,要求可动部分不卡住,紧固件无松脱,零部件如有损坏,应及时更换;
                                                                                                                                   □ 使用两极产品,当接触器间、接触器与断路器紧靠安装时,产品必须安装间隔片,以利于散热,当配电箱内温度过高时,接触器需要降
                                                                                                                                      容使用。

                                                                                                                                   订货须知

                                                                                                                                   订货时必须指出:
                                                                                                                                   □ 接触器完整的名称型号;
                                                                                                                                   □ 线圈的额定控制电源电压及频率;
                                                                                                                                   □ 额定电流;
                                                                                                                                   □ 订货数量。
                                                                                                                                   订货示例:RDCH8-25家用接触器额定电流  16A  线圈电压220/230V  50Hz  100台。
                            16/25  2P        40/63  2P       16/25  3P、4P           40/63  4P
                                                                                                                                   订购时书写: RDCH8-25  16A  220V/230V  50Hz  100台。










                         L   L1               L2   L   L1              L2     L   L1              L2




                                H3                       H3                           H2
                                  H2                       H2                           H1
                                  H1                         H1                        H
                                  H                          H
                                16/25  2P               16/25  3P、4P              40/63  2P
                                                                                  40/63  3P、4P

                                                            图6
