P. 37

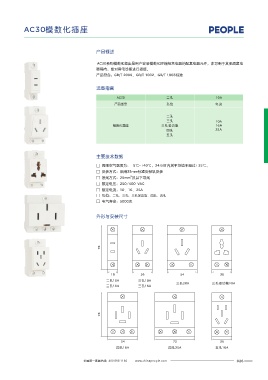

HL32-125系列隔离开关  AC30模数化插座





 外形与安装尺寸                                    产品概述

 72
 4P  54                                      AC30系列模数化插座是用户安装模数化终端组合电器的配套电器元件,亦可用于其他成套电
 3P  36                                     器箱内,能对用电设备进行插接。
 2P  18
 1P                                         产品 符合:GB/T 2099、GB/T 1002 、GB/T 1003 标准

                                            选型指南
 80max                                              产品型号                   孔位                    电流
 77                                                  AC30                  二孔                    10A



                                                                           二孔
                                                                           三孔                    10A
                                                   模数化插座                 三孔多功能                   16A
                                                                           四孔                    25A
                                                                           五孔
 75
 46

 35±0.30                                    主要技术数据
 27±0.20  1±0.04                            □ 周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
 0
 35.5  45  7.5-0.4                          □ 安装方式:采用35mm标准安装轨安装
                                                           2
                                            □ 接线方式:25mm 及以下导线
                                            □  额定电压:250/400 VAC
                                            □  额定电流:10、16、25A
                                            □ 孔位:  二孔、三孔、三孔多功能、四孔、五孔
 订货须知                                       □ 电气寿命:   5000次

 用户订货时必须说明:
 □  隔离开关的名称及型号;                             外形与安装尺寸
 □  隔离开前的额定电流;
 □  隔离开关的极数、数量。
 例如:订购HL32-125隔离开关,三极,额定电流63A,数量50台。
             可写为:HL32-125 63A   3P 50只。
                                              78






                                                  18            36               54                36
                                                二孔10A         三孔10A
                                                                               三孔20A           三孔多功能10A
                                                二孔 16A        三孔 16A





                                              78






                                                       54                     72                   36
                                                     四孔16A                  四孔25A                五孔10A
