高压电器

GW5-40.5 GN19-12 概述
300 420
户外高压交流隔离开关 户内高压交流隔离开关
180 120 120 120 GN19-12(C)户内高压 交流隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用人力
操作机构，作为在有电压而无负载情况下，分合电器之用。
150 150 150 本产品性能符合GB/T 1985《交流高压隔离开关和接地开关》标准规定。

90° 90° 90° 90° 90° 90°
型号及其含义
CS17Ⅰ手动操作机构(不带接地) CS17Ⅱ手动操作机构(单接地) CS17Ⅲ手动操作机构 双( 接地)
主闸刀操作手柄处于合闸位置 接地闸刀操作手柄处于合闸位置 G N 19 - 12 (C) / S □ □
主闸刀操作手柄处于分闸位置 接地闸刀操作手柄处于分闸位置
额定短时耐受电流(kA)

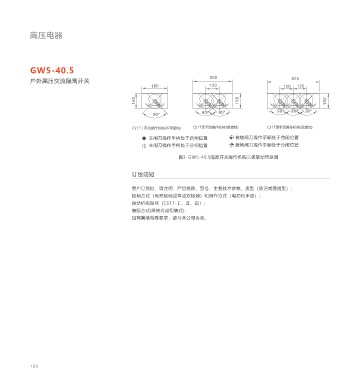

图3 GW5-40.5 隔离开关操作机构三极联动示意图
额定电流(A)
手力操动
订货须知
穿墙型

客户订货时，请注明：产品名称、型号、主要技术参数、类型（防污或普通型）； 额定电压(kV)
接地方式（有无接地或单或双接地）和操作方式（电动和手动）； 设计序号
操动机构型号（CS17-Ⅰ、Ⅱ、Ⅲ）；
户内
装配方式(焊接式或组装式)；
隔离开关
如有其他特殊要求，请与本公司协商。

主要技术参数

4s额定短时耐受 额定峰值耐受
型 号 额定电压(kV) 额定电流(A)
电流(有效值)(kA) 电流(kA)
GN19-12/S400-12.5 12 400 12.5 31.5
GN19-12/S630-20 12 630 20 50
GN19-12S1000-31.5 12 1000 31.5 80
GN19-12/S1250-31.5 12 1250 31.5 80
GN19-12C/S400-12.5 12 400 12.5 31.5
GN19-12C/S630-20 12 630 20 50
GN19-12C/S1000-31.5 12 1000 31.5 80
GN19-12C/S1250-31.5 12 1250 31.5 80
