高压电器







 GW5-40.5  概述  GW5-40.5                       结构特征
 户外高压交流隔离开关  户外高压交流隔离开关
 GW5-40.5户外隔离开关为交流50Hz的户外高压电器设备,额定电压等级有40.5kV,供高压线路在  ● 每台隔离开关单极由两个支柱绝缘子,分别固定在一个底座上,交角为50°构成V型结构,主要由以
 无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之  下几部份组成:底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。
 用,也可用于开、合小的电容或电感电流。                          ● 本隔离开关分不接地、单接地和双接地三种,主轴与接地刀之间具有机械联锁,并带辅助开关。开
 本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接  关的操作方式有手动和电动两种。
 地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。  本隔离开关具有如下几方面特点:
                                              1、转动灵活,开合自如。由于采用滚动轴承传动,所以在转动过程中较为灵活,操作比较省力。
                                              2、通过伞齿轮机构来传动,从而保证两柱的分合闸动作一致。
                                              3、分合闸有限位装置,保证触头接触在最佳位置。同时,操作完毕手柄被锁环扣住,以免发生有无
                                              意识的外力作用下自由分合,从而保证了分合位置的可靠性。
 型号及其含义
                                              4、触头开距大,有足够裕量的绝缘隔离断口,从而保证了其安全性。
                                              5、接地与不接地共有三种方式,主轴与接地之间有可靠的机械联锁,从而保证安全,用户可根据需
 G  W  5 -  (40.5)  D
                                              要选定接地方式。
                                              6、根据用户的方便,操动机构可以安装在任一极的下方,操动效果一样。
 额定电流A(630,1000,1250,1600)

 结构类型(W防污型,G高原型,普通型不标)
 接地开关耐受电流能力(ⅠⅡ)
                                              安装示意见图1,外形尺寸见图2,操作机构三极联动见图3
 单接地 (ⅠD为单接地,ⅡD为双接地 )
 额定电压kV                                                 1200    60  1200    Φ12.5                690    570
                                              3           4           5  30  60   6
 设计序号
                                                                             30
                                                                                     机械CS8-6D安装示意图
 使用场所(户外)                                                                              1:10                     870
                                              2                                                               480
                                                                                  7  4     1           320×60
 隔离开关(加H绝缘子为硅橡胶材料)
                                                                                           机械手柄A
                                                                                   机械手柄B  3  2     M16×80  320
                                               1                 M16×40       120  8                    380
                                                              1600          120
                                                                                机械转轴                      95
 主要技术参数                                                                         2600
                                                                          170  85
                                                      Φ220                     1100
 隔离开关  接地开关
 单台  额定  额定                                                       8-Φ22
 峰值耐  峰值耐受  短时耐受  接地                                  320             320                               320
 分类  型号  重量  电压  电流  短时耐受                             380             380                               380
 受电流  电流 kA(  )  电流(kA)  种类
 (kg)  (kV) (A)  电流(kA)                                                                  机构操作说明:
 (kA)  I型  Ⅱ型  I型  Ⅱ型
                                                                                         1、机构手柄A与隔离开关连接;
 GW5-40.5/  92  630                                                                      2、机构手柄B与接地刀连接;
 50  20(4s)  不接地、                                                               1400     3、当手柄A在序2位置时,手柄B在序3位置,
 一般型  1000  20  31.5
 GW5-40.5  40.5  50  80  单接地、                                                            隔离开关是合闸状态,接地刀为分闸状态;
 (防污型)  94  1250  (4s)  (4s)                                                             4、当手柄A在序1位置时,手柄B在序4位置,
 ⅠD-ⅡD  80  31.5(4s)  双接地
 1600                                                                                    隔离开关是分闸状态,接地刀为合闸状态。

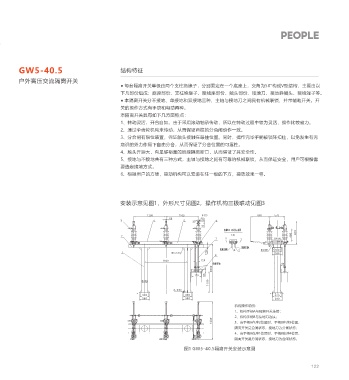

                                                                      图1 GW5-40.5隔离开关安装示意图
