高压电器

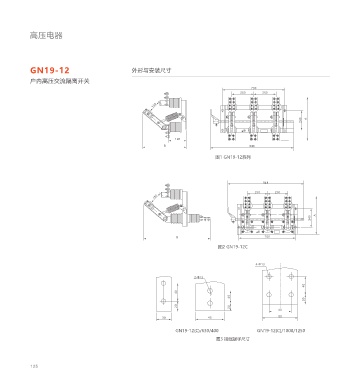

GN19-12 外形与安装尺寸 GN19-12
型 号 A B C
户内高压交流隔离开关 户内高压交流隔离开关
GN19-12/400 490 436 4-14×24
700
250 250 GN19-12/630 490 436 4-14×24
GN19-12/1000/1250 510 530 4-18×28
150 GN19-12C/400 460 625 4-14×24
GN19-12C/630 460 625 4-14×24
240 A GN19-12C/1000/1250 505 745 4-18×28

196
B 948
图1 GN19-12系列 订货须知

订购是须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式。
948
2、隔离开关与操动机构配套供应，也可单独供应。
250 250
150

A
240

B 700
图2 GN19-12C

4-Φ13

2-Φ13
40
40
40
20
20 20
40
30 45 80

GN19-12(C)/630/400 GN19-12(C)/1000/1250
图3 接线端子尺寸
