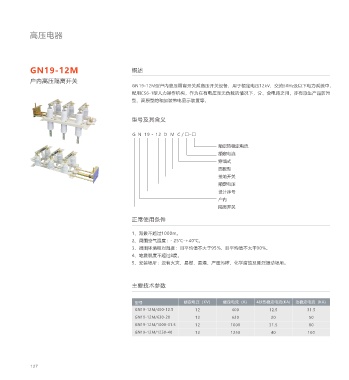

高压电器
GN19-12M 概述 GN19-12M 外形安装尺寸
户内高压隔离开关 系列户内高压隔离开关
GN19-12M型户内高压隔离开关系高压开关设备，用于额定电压12kV，交流50Hz及以下电力系统中，
配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污
型、高原型的和加装带电显示装置等。
型号及其含义
G N 19 - 12 D M C /
额定热稳定电流
额定电流
穿墙式 182
面板型
438
接地开关
额定电压
设计序号 170 620
户内 可定做
210 210
隔离开关
正常使用条件
1、海拔不超过1000m。
2、周围空气温度：- 25℃-+40℃。
3、周围环境相对湿度：日平均值不大于95%，日平均值不大干90%。 185
4、地震裂度不超过8度。
5、安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。 240 470
50
主要技术参数
型号 额定电压（KV） 额定电流（A） 4秒热稳定电流(KA) 动稳定电流（KA）
GN19-12M/400-12.5 12 400 12.5 31.5 面板长185宽150厚50
GN19-12M/630-20 12 630 20 50
GN19-12M/1000-31.5 12 1000 31.5 80
GN19-12M/1250-40 12 1250 40 100
