高压电器

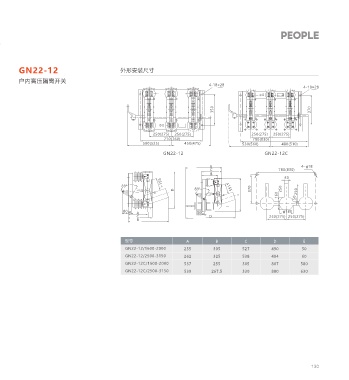

GN22-12 概述 GN22-12 外形安装尺寸
户内高压隔离开关 户内高压隔离开关
GN22-12(C)户内高压隔离开关适用于三相交流50Hz，额定电压12KV的 户内装置，工高压设备在 4-18×28 4-18×28
有电压耐无负载的情况下接通，切断成转换线路之用。

型号及其含义 350 370

G N 22 - 12 C /
250(275) 250(275) 250(275) 250(275)
710(760) 780(830)
500(525) 450(475) 530(560) 480(510)
额定短路耐受电流
GN22-12 GN22-12C
额定电流
穿墙式 C E 780(830) 4- φ18
B
额定电压 50
>155
设计序号 89° ≤155
D 89° 370 250 250
使用场所(户内) 160 50
隔离开关
A 80 40
80 40 φ180
正常使用条件 C D 250(275) 250(275)
B
1、海拔高度1000m。
2、周围空气温度：不高于+40℃，不低于-25℃。 型号 A B C D E
3、相对湿度：日平均值不大于95%,月平均值不大于90%。 GN22-12/1600-2000 255 305 527 490 50
4、水蒸气压:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3MPa。 GN22-12/2500-3150 262 325 538 494 60
5、无火灾，爆炸，腐蚀金属，破坏绝缘的有害气体及导电尘埃的场所。 GN22-12C/1600-2000 537 255 305 807 580
GN22-12C/2500-3150 539 267.5 330 880 630
主要技术参数

项目 参数
额定电压(KV) 12
额定频率(Hz) 50
额定电流(A) 1600-2000 2500-3150
额定短时耐受电流(KA) 40 50
额定峰值耐受电流(KA) 100 125
额定短路持续时间(S) 4
1min工频耐压(KV) 极间、极对地42断口49
额定绝缘水平
雷电冲击耐压(峰值)(KV) 极间、极对地75断口85
