高压电器

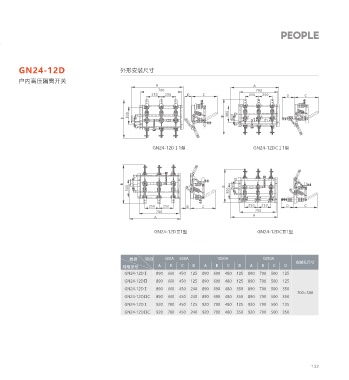

GN24-12D 概述 GN24-12D 外形安装尺寸
户内高压隔离开关 户内高压隔离开关
GN24-12D(Ⅰ、Ⅱ)，GN24-12D(Ⅰ、Ⅱ)C系列户内高压隔离开关为额定电压12kV，三相交流50Hz A A
700 700
的户内装置。结构形式：
250 250 D C 250 250 D C
a、GN24-12D(Ⅰ1.2；Ⅱ1.2)Q型隔离开关为动(或静)触头侧接地形式；主刀和接地刀组合在一整体
框架上；1型为左边操作；2型为右边操作；Q型为全工况产品，并可根据用户定货要求附装带电显视
装置。 300 B 300
B
b、GN24-12SDⅠ、Ⅱ(C1.2.3)型隔离开关为动，静触头两侧接地形式，并可把动(或静)触头侧改为
穿墙套管；(或两侧都改用穿墙套管)主刀和两组接地刀结合在同一框架上，其中一组接地刀可单独操
作，也可同时用一台机构操作。
GN24-12DⅠ1型 GN24-12DCⅠ1型

型号及其含义

G N 24 - 12 (D)

B
300 B 300
额定短路耐受电流
额定电流 250 250 D C 250 250 D C
700 700
穿墙式 A
A
额定电压
设计序号 GN24-12DⅡ1型 GN24-12DCⅡ1型
使用场所(户外)
隔离开关
数据 项目 400A 630A 1000A 1250A
安装孔尺寸
规格型号 A B C D A B C D A B C D
正常使用条件 GN24-12DⅠ 890 660 450 125 890 690 480 125 890 700 500 125
GN24-12DⅡ 890 660 450 125 890 690 480 125 890 700 500 125
1、海拔：1000m。 GN24-12DⅠ 890 660 450 240 890 690 480 350 890 700 500 350
700×300
2、周围空气温度。 GN24-12DⅡC 890 660 450 240 890 690 480 350 890 700 500 350
3、周围环境相对湿度：日平均值不大于95%，月平均值不大于90%。 GN24-12DⅠ 920 780 450 125 920 790 480 125 920 790 500 125
4、地震烈度不超过8度。 GN24-12DⅡC 920 780 450 240 920 790 480 350 920 790 500 350
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。

131 132
