P. 49
高压电器

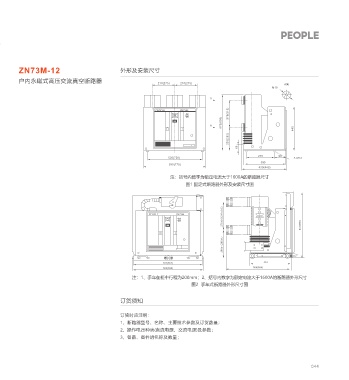

ZN73M-12 ZN73M-12 外形及安装尺寸
分闸状态 合闸状态
户内永磁式高压交流真空断路器 户内永磁式高压交流真空断路器 210(275) 210(275) A向
1 M18
165
2 A
3
PEOPLE ZN73M- 275(310) 3
575(635)
4
A
450 440
233(252)
5
68
275 90
520(720) 4-M12
395
590(770)
430(440)
228±0.09
310±0.09 注：括号内数字为额定电流大于1600A的断路器尺寸
310±0.09
395
图1 固定式断路器外形及安装尺寸图
永磁操作机构
1-双稳态永磁机构 2-手动分闸机构 3-分闸线圈 4-合闸线圈 5-机构输出轴
275±0.5(310±0.5)
图1 永磁机构和手动紧急分闸模块结构图
PEOPLE ZN73M-
防误联锁 640(698)
280±1(295±1)
手车式断路器能提供完善的防误操作功能。
1、断路器合闸操作完成后，在断路器未分闸时将不能再次合闸。
433
652(852)
2、断路器在合闸结束后，如合闸电信号未及时去除，控制器内部防跳控制回路将切断合闸回路防止 682(882) 598(586)
多次重合闸。 注：1、手车在柜中行程为200mm；2、括号内数字为额定电流大于1600A的断路器外形尺寸
3、断路器在未到试验位置或工作位置时，不能合闸操作，防止断路器处于合闸状态进入负荷区。 图2 手车式断路器外形尺寸图
4、断路器在工作位置或试验位置合闸后，手车将无法移动，防止在合闸状态推进或拉出负荷区。
订货须知
订货时应注明：
1、断路器型号、名称、主要技术参数及订货数量；
2、操作电压种类(直流电源、交流电源)及参数；
3、备品、备件的名称及数量；
