高压电器

ZW8-12(YZD) 主要技术参数 ZW8-12(YZD)
户外高压预付费控制断路器 户外高压预付费控制断路器
序 号 单 位 数 据
额定电压 kV 12
相间、对地 42
1min工频耐压
断口 48
kV
相间、对地 75
雷电冲击耐压
断口 85
额定频率 Hz 50
额定短路电流开断次数 次 30
二次回路1min工频耐压 kV 2
额定电流 A 630、1250
额定短路开断电流 20
额定短路关合电流（峰值） 50 590
kA
额定短时耐受电流 20

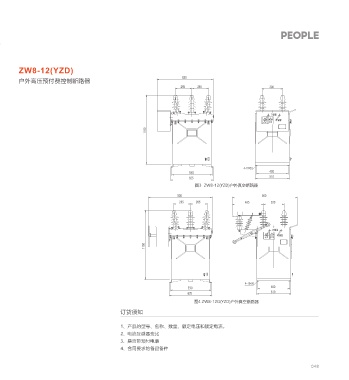

额定峰值耐受电流 50 图3 ZW8-12(YZD)户外真空断路器
额定操作顺序 分-0.3S-合分-180S合分
额定操作电压 V ～220
过电流脱扣器动作电流 A 5
过电流脱扣器脱扣电流准确度 % ±10
机械寿命 次 10000
质量 kg 210

外形及安装尺寸

730 160

4-φ15 590

930 图4 ZW8-12G(YZD)户外真空断路器
YZD-12 480 订货须知
高压预付费控制装置

1、产品的型号、名称、数量、额定电压和额定电流。
人民电器集团有限公司
600
2、电流互感器变比
3、是否带预付电表
图1 ZW8-12(YZD)控制箱外形图 图2 ZW8-12(YZD)断路器安装尺寸
4、合同要求的备品备件

047 048
