高压电器

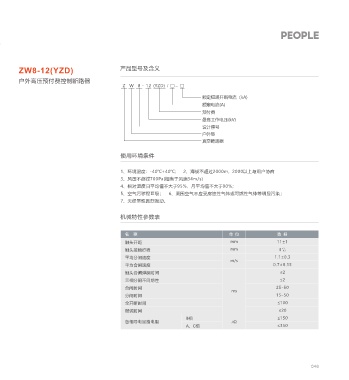

ZW8-12(YZD) 概述 ZW8-12(YZD) 产品型号及含义
户外高压预付费控制断路器 户外高压预付费控制断路器
为适应用电管理工作的需要，利用技术手段解决电费回收难，尤其是用电大户数额大又难于控制的 Z W 8 - 12 (YZD) / □ - □
情况，公司研发了ZW8-12(YZD)户外高压预付费控制装置。本产品适用于交流50Hz，6-10kV电力
额定短路开断电流（kA)
系统中作为预付费高压计量或配网自动化工程中的自动重合器使用，主机由ZW8-12真空断路器、 额定电流(A)

用于计量的干式电压互感器、电流互感器等组成，一体化安装，箱体上部为真空断路器，下部为互 预付费
感器室，外部装有手动分合闸弹簧机构，控制箱分体安装，可按用户要求加装预付费电表做为预付 最高工作电压(kV)
设计序号
费计量用，预付费电表也可由用户自已安装。高压真空断路器为弹簧机构，机械闭锁，箱体内分为
户外型
开关室、互感器室。互感器室内由两台干式电压互感器及两台干式电流互感器组成，电压互感器同
真空断路器

时设置专用绕组做为断路器的分合闸机构的电源，其整体外形小巧、安装方便。电压互感器V/V接
线，电流互感器可制成多变比结构，以适应不同的负载需要。 使用环境条件
控制装置内由预付费电表及断路器控制电路组成，控制装置与真空开关相互连接采用金属铠装电
℃
缆，有效地实现先购电后使用的功能，有效地避免拖欠电费现象。 1、环境温度：-40 +40℃; 2、海拔不超过2000m，2000以上与用户协商
3、风压不超过700Pa(相当于风速34m/s)
4、相对温度日平均值不大于95%，月平均值不大于90%；
5、空气污秽程Ⅲ级； 6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；
主要功能特点 7、无经常性剧烈振动。

● 本系统由高压计量控制装置，真空断路器组成一体化结构，与其他如隔离开关和避雷器等电器设备
机械特性参数表
配套能完成高压直供用户的电能计量和预购电工作。
● 采用电能表进行计量和结算。
名 称 单 位 数 据
● 用户通过购电卡实现先买电后用电，每个计量箱配一张专用购电卡、互不通用。
触头开距 mm 11±1
● 购电量数据一次有效，插卡确认后自动抹去，并且防磁防静电和加密后无法破译的功能。 触头接触行程 mm 3 +1 -0.3
● 用户插卡送电后可将卡拔出并妥善保存，以备下次购电时使用。购电卡损坏或损失，可到售电部门 平均分闸速度 1.1±0.3
m/s
根据用户档案进行补卡。 平均合闸速度 0.7±0.15
● 用户可随时通过装置显示屏查看剩余电量、已用电量及其它用电参数。 触头合闸弹跳时间 ≤2
三相分闸不同期性 ≤2
● 剩余电量达到报警门限时，具有声光报警，提醒用户及时购电。
合闸时间 25~50
● 装置购电量为零时，能可靠断开用户的负荷电流。从而解决了长期困扰用户拖欠电费的问题。 ms
分闸时间 15~50
● 防窃电功能。由于该装置采用的是用户外高压电器侧计量，表计安装于封闭的专业计量箱之内，可
全开断时间 ≤100
以从根本上解决防窃电问题。
燃弧时间 ≤20
B相 ≤150
各相导电回路电阻 µΩ
A、C相 ≤350
