高压电器

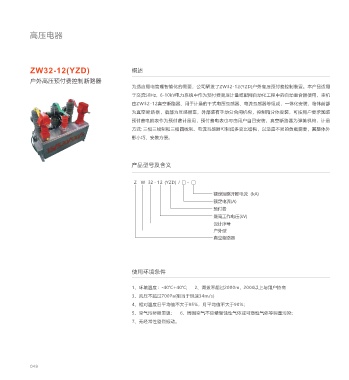

ZW32-12(YZD) 概述 ZW32-12(YZD) 主要技术参数
户外高压预付费控制断路器 户外高压预付费控制断路器
为适应用电管理智能化的需要，公司研发了ZW32-12(YZD)户外高压预付费控制装置。本产品适用 序 号 单 位 数 据
于交流50Hz，6-10kV电力系统中作为预付费高压计量或配网自动化工程中的自动重合器使用，主机 额定电压 kV 12
由ZW32-12真空断路器、用于计量的干式电压互感器、电流互感器等组成，一体化安装，箱体前部 相间、对地 42
1min工频耐压
为真空断路器，后部为互感器室，外部装有手动分合闸机构，控制箱分体安装，可按用户要求加装 断口 kV 48
相间、对地 75
预付费电能表作为预付费计量用，预付费电表也可由用户自已安装。真空断路器为弹簧机构，计量 雷电冲击耐压
断口 85
照片 方式: 三相三线制和三相四线制。电流互感器可制成多变比结构，以适应不同的负载需要，其整体外 额定频率 Hz 50
形小巧、安装方便。
额定短路电流开断次数 次 30
二次回路1min工频耐压 kV 2
额定电流 A 630、1250
产品型号及含义 额定短路开断电流 20
额定短路关合电流（峰值） 50
kA
额定短时耐受电流 20
Z W 32 - 12 (YZD) / □ - □
额定峰值耐受电流 50

额定短路开断电流（kA) 额定操作顺序 分-0.3S-合分-180S合分
额定电流(A) 额定操作电压 V ～220
预付费 过电流脱扣器动作电流 A 5
最高工作电压(kV) 过电流脱扣器脱扣电流准确度 % ±10
设计序号 机械寿命 次 10000
户外型 质量 kg 230
真空断路器

机械特性参数表

名 称 单 位 数 据
使用环境条件
触头开距 mm 9±1
触头接触行程 mm 2 +1 -0.5
℃
1、环境温度：-40 +40℃; 2、海拔不超过2000m，2000以上与用户协商
平均分闸速度 1.2±0.2
3、风压不超过700Pa(相当于风速34m/s) m/s
平均合闸速度 0.7±0.2
4、相对温度日平均值不大于95%，月平均值不大于90%；
触头合闸弹跳时间 ≤2
5、空气污秽程Ⅲ级； 6、周围空气不应受腐蚀性气体或可燃性气体等明显污染； 三相分闸不同期性 ≤2
7、无经常性剧烈振动。 合闸时间 ≤80
ms
分闸时间 ≤80
全开断时间 ≤100
B相 ≤150
各相导电回路电阻 µΩ
A、C相 ≤150

049 050
