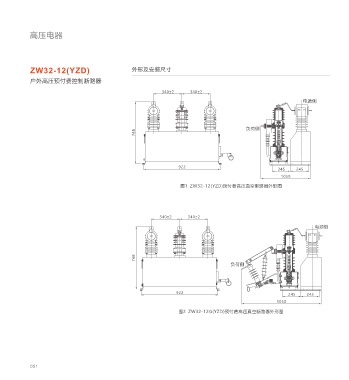

ZW32-12(YZD) 外形及安装尺寸 ZW32-12(YZD)
户外高压预付费控制断路器 户外高压预付费控制断路器 1

340±2 340±2 2
电源侧
3

4

负荷侧
748 860 5
6
7

8
922
245 245
9
1050
图1 ZW32-12(YZD)预付费高压真空断路器外形图
580 135

1.多功能电能表 2.远程控制终端 3.铅封锁
4.合闸指示灯 5.分闸指示灯 6.合闸按钮
340±2 340±2 7.分闸按钮 8.外门 9.航空插座
电源侧 图3 计量控制箱外形图

922

748 6-Φ13
负荷侧
490
245

图4 ZW32-12(YZD)安装尺寸图
922
245 245
1050 订货须知
图2 ZW32-12G(YZD)预付费高压真空断路器外形图
1、产品的型号、名称、数量、额定电压和额定电流。
2、电流互感器变比
3、是否带预付电表
4、合同要求的备品备件
