技术参数 产品概述

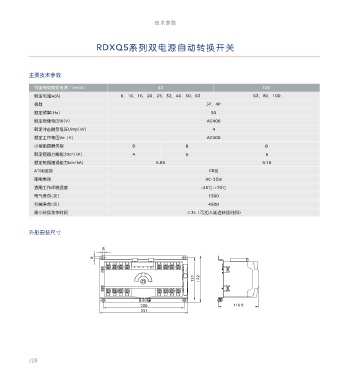

RDXQ5系列双电源自动转换开关 RDQH5系列双电源自动转换开关

主要技术参数 产品概述

壳架等级额定电流Ｉnm(A) 63 100 RDQH5系列双电源自动转换开关 主要用于交流50/60Hz，额定工作电压400V，额定工作电流16A至630A的电力系统中。产品常用、备用端进线可接
两路电网电源或一路电网一路发电机电源。当一路电源异常（断相、过压、欠压）时，产品自动切换至另一路正常电源，以保障负载不间断供电。主要
额定电流Ie(A) 6、10、16、20、25、32、40、50、63 63、80、100
应用于高层建筑、商场、银行、医院、机场等不允许停电的重要场所。同时，产品具有短路保护、过载保护，以保证供电的可靠性和安全性。
极数 3P、4P
产品符合：GB/T 14048.11 国家标准。
额定频率(Hz) 50
额定绝缘电压Ui(V) AC400
选型指南
额定冲击耐受电压Uimp(kV) 4
额定工作电压Ue（V) AC400
RDQH5 125 Y L / 4P 125A R
小型断路器类型 D B B
额定短路分断能力Icn(kA) 4 6 6
产品代号 壳架等级 机构 断路器类型 极数 额定电流 工作模式
额定短路接通能力Icm(kA) 5.88 9.18
ATSE级别 CB级
使用类别 AC 33iB- 125
L:标准分断型 16A R：自投自复
适用工作环境温度 -35℃ ~+70℃ 双电源自动 250 Y:表示两进一出 M:较高分断型 3P：三极 … S：自投不自复
转换开关电器 400 机构（125系列） 4P：四极
电气寿命(次) 1500 H:高分断型 630A T：互为备用
630
机械寿命(次) 4500
最小转换动作时间 ≤3s（可加入延迟转换时间）
注：电网对发电机只能选自投自复工作模式

外形安装尺寸
控制器功能
5
功能设置 设置范围 RDQH5 RDQH5Y
5
1、操作方式 自动、手动 自动
2 电网结构、 电网对电网、电网对发电机 电网/电网
121 132 3 工作模式、 自投自复、自投不自复、互为备用 自投自复

4 蜂鸣器报警、 可打开、可关闭 打开
5 监测功能、 过压、欠压、断相检测。过压阀值可设230V～280V，欠压阀值可设140V～220V 过压设270V，欠压设170V
230 116.5 6 常用转备用延时、 1s～255s 3s 1s
251
7 备用转常用延时、 1s～255s 3s 1s
8 双分延时、 0.5s～10s 3s
9 相序检测、 可打开、可关闭 关闭
10 消防联动控制、 AC/DC12V 36～ V输入则双分
11 电压校准、 可进行六路电压校准
